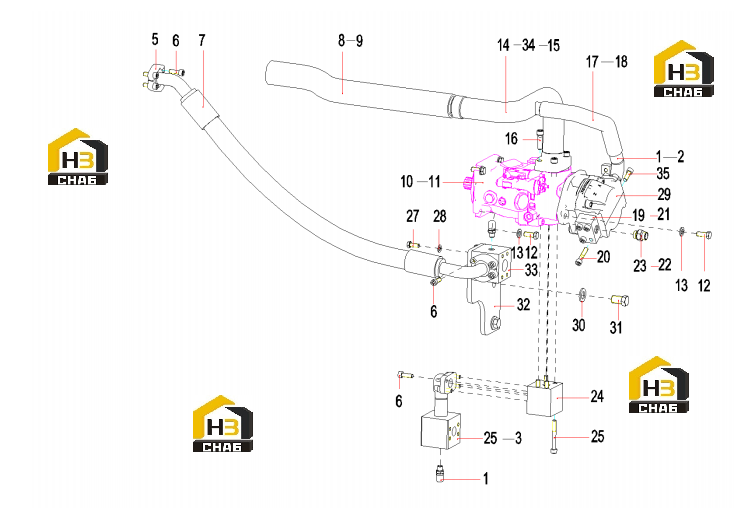

Трубопровод насоса sw405k1.10.4 13650112

← Трубки тормозные sw405k1.10.8 13650115 Трубопровод насоса рулевого управления sw405k1.10.5 13650113 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pressure measuring

Каталожный номер:B210770000003

Комплект:3

Примечание:

№ на схеме:2

Наименование:steel pipe assy SW405K1.10.4.5

Каталожный номер:13706447

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, split

Каталожный номер:B210780000644

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000354

Комплект:12

Примечание:

№ на схеме:7

Наименование:rubber hose

Каталожный номер:60305964

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:4

Примечание:

№ на схеме:9

Наименование:suction hose SW405K1.10.4-3

Каталожный номер:13630842

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plunger Pump

Каталожный номер:60282205

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101001392

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:14

Наименование:oil suction steel pipe

Каталожный номер:13819099

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hoop

Каталожный номер:A229900002838

Комплект:4

Примечание:

№ на схеме:18

Наименование:suction hose SW405K1.10.4-4

Каталожный номер:13633117

Комплект:1

Примечание:

№ на схеме:19

Наименование:outlet flange SW405K1.10.4-5

Каталожный номер:13633118

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x50 Cap Screw

Каталожный номер:A210204000356

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002535

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:24

Наименование:one-way valve

Каталожный номер:60282211

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:29

Наименование:gear pump

Каталожный номер:60282207

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000646

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M20x30(GB5783)

Каталожный номер:A210111000367

Комплект:2

Примечание:

№ на схеме:32

Наименование:plate SW405K1.10.4-1

Каталожный номер:13630840

Комплект:1

Примечание:

№ на схеме:33

Наименование:block welded SW405K1.10.4-2

Каталожный номер:13630841

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw plug

Каталожный номер:21001445

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:23990693

Комплект:1

Примечание:
