Трубки тормозные sw405k1.10.8 13650115

← Клапан электромагнитный 60154112 Трубопровод насоса sw405k1.10.4 13650112 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

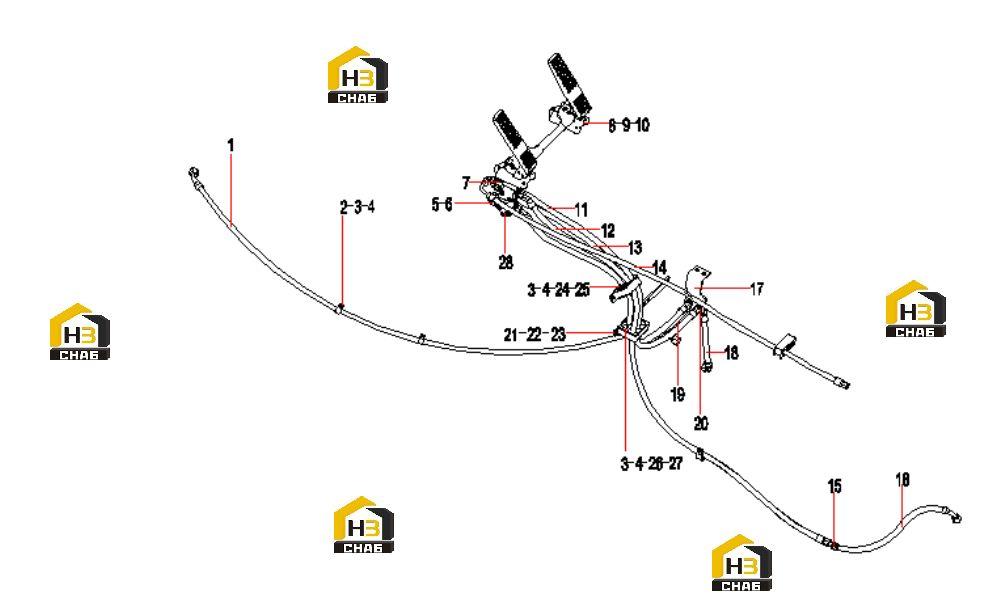

№ на схеме:1

Наименование:Hose,rubber

Каталожный номер:60006185

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Fitting, Adapter

Каталожный номер:B210780000898

Комплект:4

Примечание:

№ на схеме:6

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:5

Примечание:

№ на схеме:7

Наименование:Pipe connectorSYL958H1.9.2.2

Каталожный номер:13220132

Комплект:1

Примечание:

№ на схеме:8

Наименование:Brake Valve

Каталожный номер:60284086

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:B230103003713

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103006130

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103001669

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103004892

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000115

Комплект:1

Примечание:

№ на схеме:16

Наименование:rubber hose

Каталожный номер:60232765

Комплект:1

Примечание:

№ на схеме:17

Наименование:bracket SYL956H1.9A-1

Каталожный номер:13566127

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hydraulic Hose Assembly

Каталожный номер:60268640

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:B230103002346

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:B210780000100

Комплект:2

Примечание:

№ на схеме:21

Наименование:fixed barcket for clamp

Каталожный номер:13513307

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pipe nip

Каталожный номер:13039953

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cover Plate

Каталожный номер:13040053

Комплект:1

Примечание:

№ на схеме:26

Наименование:rubber hose clamp SYL956H5.10.6

Каталожный номер:13513283

Комплект:2

Примечание:

№ на схеме:27

Наименование:board SYL956H5.10.6-2

Каталожный номер:13513284

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pressure Sensor

Каталожный номер:60347458

Комплект:1

Примечание:
