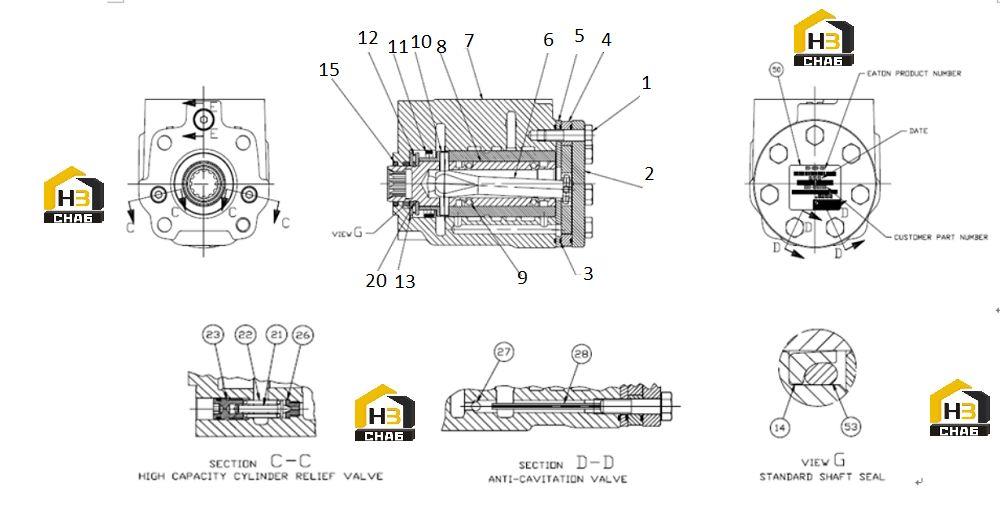

Гидроусилитель руля 60247810

← Трубопровод рулевого управления sw405k1.10.7 13650111 Цилиндр рулевой 60232381 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap screw

Каталожный номер:60320953

Комплект:7

Примечание:

№ на схеме:2

Наименование:Cap end

Каталожный номер:60320954

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal O-ring

Каталожный номер:60320955

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gerotor

Каталожный номер:60320956

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate spacer

Каталожный номер:60320957

Комплект:1

Примечание:

№ на схеме:6

Наименование:Drive

Каталожный номер:60320958

Комплект:1

Примечание:

№ на схеме:7

Наименование:Housing

Каталожный номер:60320959

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve spool

Каталожный номер:60320960

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:60320961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring centering

Каталожный номер:60320962

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing needle thrust

Каталожный номер:60320963

Комплект:1

Примечание:

№ на схеме:13

Наименование:Race bearing

Каталожный номер:60320964

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:60320965

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal dust

Каталожный номер:60320966

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring retaining

Каталожный номер:60320967

Комплект:1

Примечание:

№ на схеме:21

Наименование:Poppet

Каталожный номер:60320968

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spring compression

Каталожный номер:60320969

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60320970

Комплект:2

Примечание:

№ на схеме:26

Наименование:Seat valve

Каталожный номер:60320971

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ball check

Каталожный номер:60320972

Комплект:2

Примечание:

№ на схеме:28

Наименование:Roll pin

Каталожный номер:60320973

Комплект:2

Примечание:

№ на схеме:50

Наименование:Nameplate

Каталожный номер:60320974

Комплект:1

Примечание:

№ на схеме:53

Наименование:O-ring

Каталожный номер:60320975

Комплект:1

Примечание:
