Комплектующие плунжерного насоса rsc007744553 (часть 2)

← Комплектующие плунжерного насоса rsc007744553 (часть 1) Комплектующие плунжерного насоса rsc007744553 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

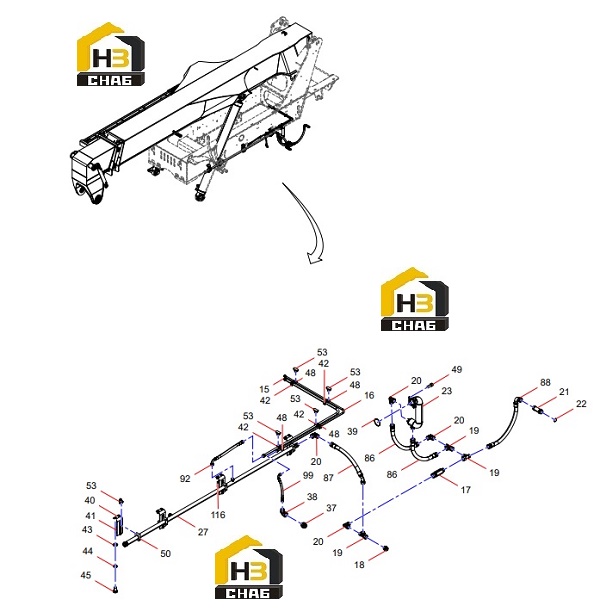

№ на схеме:15

Наименование:Steel Pipe Assembly, Underframe

Каталожный номер:14133919

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel Pipe Assembly, Underframe

Каталожный номер:14133921

Комплект:1

Примечание:

№ на схеме:17

Наименование:Check Valve Assembly

Каталожный номер:14133922

Комплект:1

Примечание:

№ на схеме:18

Наименование:Adapter Fitting

Каталожный номер:B210780001181

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Tee

Каталожный номер:B230780000058

Комплект:3

Примечание:

№ на схеме:20

Наименование:Fitting, Elbow

Каталожный номер:B210780000030

Комплект:4

Примечание:

№ на схеме:21

Наименование:Extended Adapter, Radiator

Каталожный номер:14023986

Комплект:1

Примечание:

№ на схеме:22

Наименование:ED Seal

Каталожный номер:24005000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Return Oil Steel Pipe Assembly

Каталожный номер:14133917

Комплект:1

Примечание:

№ на схеме:27

Наименование:Return Oil Steel Pipe Assembly

Каталожный номер:RSC005191103

Комплект:1

Примечание:

№ на схеме:37

Наименование:Straight Connections

Каталожный номер:B210780000266

Комплект:1

Примечание:

№ на схеме:38

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:A210609000088

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bracket, Return Oil Steel Pipe

Каталожный номер:14243199

Комплект:4

Примечание:

№ на схеме:41

Наименование:Pipe Clamp

Каталожный номер:60165343

Комплект:26

Примечание:

№ на схеме:42

Наименование:Clamp

Каталожный номер:60014676

Комплект:15

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210405000003

Комплект:14

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000004

Комплект:14

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000366

Комплект:14

Примечание:

№ на схеме:48

Наименование:Hose Clamp

Каталожный номер:60165334

Комплект:9

Примечание:

№ на схеме:49

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:50

Наименование:Pipe Clamp

Каталожный номер:60165344

Комплект:4

Примечание:

№ на схеме:53

Наименование:Support Rail Nut SM6

Каталожный номер:60202487

Комплект:82

Примечание:

№ на схеме:86

Наименование:Hose

Каталожный номер:B230103000307

Комплект:2

Примечание:

№ на схеме:87

Наименование:Hose Assembly

Каталожный номер:B230103008054

Комплект:2

Примечание:

№ на схеме:88

Наименование:Hose Assembly

Каталожный номер:61012747

Комплект:1

Примечание:

№ на схеме:92

Наименование:Hose

Каталожный номер:B230103005357

Комплект:1

Примечание:

№ на схеме:99

Наименование:Hose

Каталожный номер:B230103004028

Комплект:1

Примечание:

№ на схеме:116

Наименование:Two-way pipe clamp

Каталожный номер:B210852000005

Комплект:1

Примечание:
