Комплектующие плунжерного насоса rsc007744553 (часть 3)

← Комплектующие плунжерного насоса rsc007744553 (часть 2) Комплектующие плунжерного насоса rsc007744553 (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

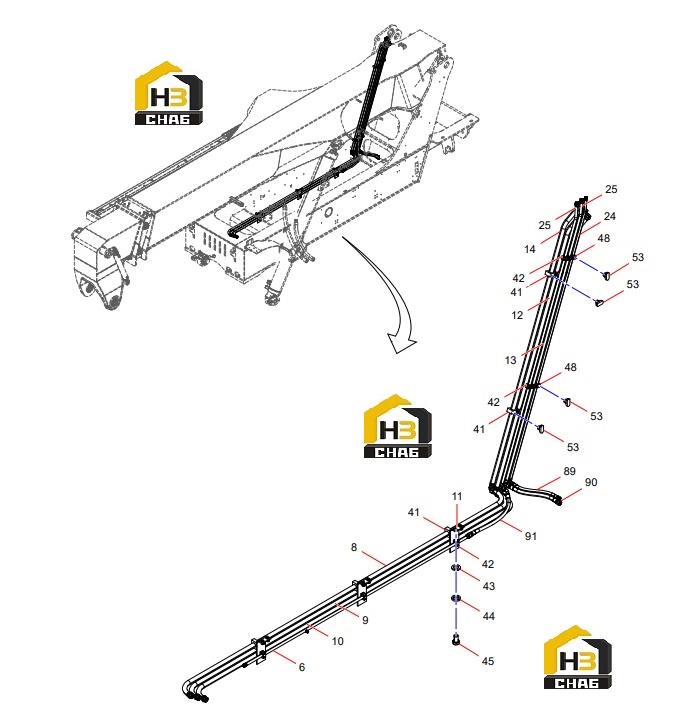

№ на схеме:6

Наименование:Underframe Steel Pipe Assembly

Каталожный номер:14133912

Комплект:1

Примечание:

№ на схеме:8

Наименование:Telescopic Steel Pipe Assembly

Каталожный номер:14133970

Комплект:1

Примечание:

№ на схеме:9

Наименование:Telescopic Steel Pipe Assembly

Каталожный номер:14133962

Комплект:1

Примечание:

№ на схеме:10

Наименование:Telescopic Steel Pipe Assembly

Каталожный номер:14133974

Комплект:1

Примечание:

№ на схеме:11

Наименование:Telescopic Steel Pipe Bracket

Каталожный номер:14243198

Комплект:3

Примечание:

№ на схеме:12

Наименование:Telescopic Steel Pipe

Каталожный номер:14424942

Комплект:1

Примечание:

№ на схеме:13

Наименование:Telescopic Steel Pipe

Каталожный номер:14424941

Комплект:1

Примечание:

№ на схеме:14

Наименование:Telescopic Steel Pipe

Каталожный номер:14424943

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube

Каталожный номер:14473820

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tube

Каталожный номер:14473815

Комплект:2

Примечание:

№ на схеме:41

Наименование:Pipe Clamp

Каталожный номер:60165343

Комплект:26

Примечание:

№ на схеме:42

Наименование:Clamp

Каталожный номер:60014676

Комплект:15

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210405000003

Комплект:14

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000004

Комплект:14

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000366

Комплект:14

Примечание:

№ на схеме:48

Наименование:Hose Clamp

Каталожный номер:60165334

Комплект:9

Примечание:

№ на схеме:53

Наименование:Support Rail Nut SM6

Каталожный номер:60202487

Комплект:82

Примечание:

№ на схеме:89

Наименование:Hose

Каталожный номер:B230103004713

Комплект:1

Примечание:

№ на схеме:90

Наименование:Hose

Каталожный номер:60104247

Комплект:1

Примечание:

№ на схеме:91

Наименование:Hose Assembly

Каталожный номер:B230103005334

Комплект:1

Примечание:
