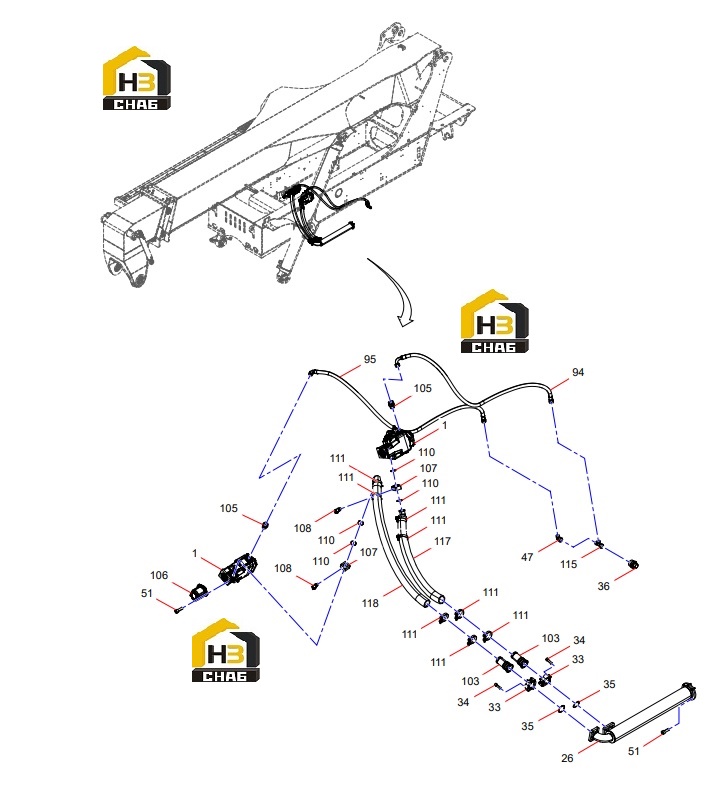

Комплектующие плунжерного насоса rsc007744553 (часть 1)

← Фильтр высокого давления 60072294 Комплектующие плунжерного насоса rsc007744553 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Open Plunger Pump

Каталожный номер:150101040038A

Комплект:2

Примечание:

№ на схеме:26

Наименование:Tube, Oil Suction

Каталожный номер:RSC005190958

Комплект:1

Примечание:

№ на схеме:33

Наименование:Split Flange

Каталожный номер:60024155

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000023

Комплект:8

Примечание:

№ на схеме:35

Наименование:O-Ring

Каталожный номер:B230101002072

Комплект:2

Примечание:

№ на схеме:36

Наименование:Straight Connections

Каталожный номер:B210780000712

Комплект:1

Примечание:

№ на схеме:47

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:51

Наименование:Screw

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:94

Наименование:Rubber hose

Каталожный номер:B230103001396

Комплект:1

Примечание:

№ на схеме:95

Наименование:Hose Assembly

Каталожный номер:61008170

Комплект:1

Примечание:

№ на схеме:103

Наименование:Suction flange connector

Каталожный номер:RSC006552431

Комплект:2

Примечание:

№ на схеме:105

Наименование:Straight Connections

Каталожный номер:B210780000421

Комплект:2

Примечание:

№ на схеме:106

Наименование:External Gear Pump

Каталожный номер:150103020024A

Комплект:1

Примечание:

№ на схеме:107

Наименование:Suction block

Каталожный номер:RSC006552090

Комплект:2

Примечание:

№ на схеме:108

Наименование:Pressure Tap

Каталожный номер:B210770000034

Комплект:2

Примечание:

№ на схеме:110

Наименование:O-ring

Каталожный номер:60202309

Комплект:4

Примечание:

№ на схеме:111

Наименование:T-clamp

Каталожный номер:21004569

Комплект:8

Примечание:

№ на схеме:115

Наименование:Fitting, Tee

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:117

Наименование:Suction hose

Каталожный номер:RSC007691013

Комплект:1

Примечание:

№ на схеме:118

Наименование:Suction hose

Каталожный номер:RSC006552522

Комплект:1

Примечание:
