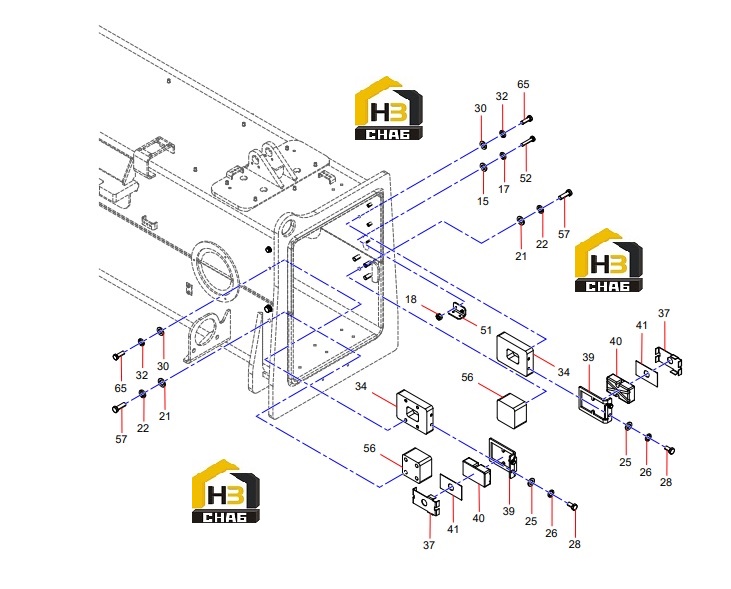

Балка главная с комплектующими 13721159 (часть 6)

← Балка главная с комплектующими 13721159 (часть 5) Балка главная с комплектующими 13721159 (часть 7) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000006

Комплект:35

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000016

Комплект:19

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210319000003

Комплект:14

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000003

Комплект:21

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000004

Комплект:17

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:48

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000001

Комплект:48

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:28

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000001

Комплект:38

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:34

Наименование:Left Backing Plate

Каталожный номер:13081932

Комплект:2

Примечание:

№ на схеме:37

Наименование:Adjusting Pad

Каталожный номер:10165819

Комплект:4

Примечание:

№ на схеме:39

Наименование:Plate, Guide

Каталожный номер:13081937

Комплект:2

Примечание:

№ на схеме:40

Наименование:Left Sliding Block

Каталожный номер:12061940

Комплект:2

Примечание:

№ на схеме:41

Наименование:Backup Plate

Каталожный номер:A820101353700

Комплект:4

Примечание:

№ на схеме:51

Наименование:Pipe Clamp Bracket

Каталожный номер:13138771

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:56

Наименование:Limit Block

Каталожный номер:13563123

Комплект:2

Примечание:

№ на схеме:57

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:13

Примечание:

№ на схеме:65

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:16

Примечание:
