Балка главная с комплектующими 13721159 (часть 5)

Балка главная с комплектующими 13721159 (часть 5)

← Балка главная с комплектующими 13721159 (часть 4) Балка главная с комплектующими 13721159 (часть 6) →

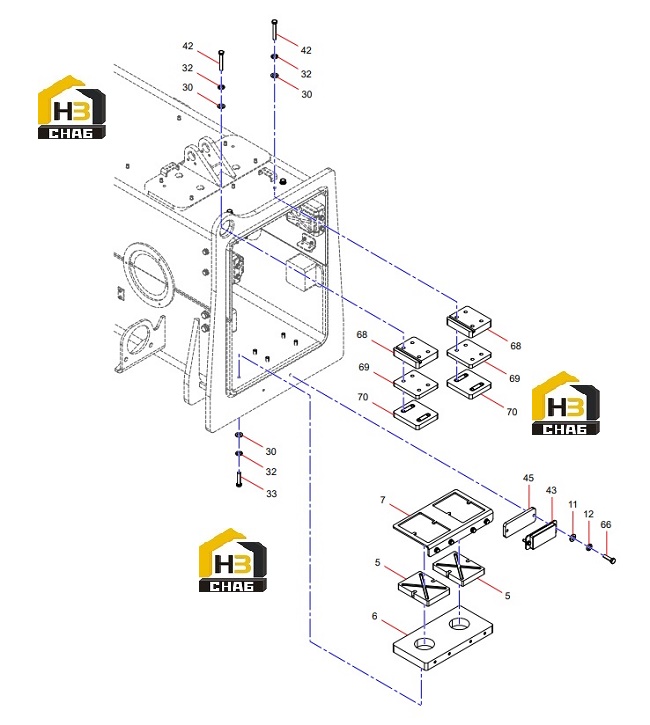

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Sliding Block, Main Beam
Каталожный номер:11486218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:13081929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Left Sliding Block Plate
Каталожный номер:13081933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000007
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:A210405000001
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Washer
Каталожный номер:A210401000002
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Bolt
Каталожный номер:A210111000118
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Bolt
Каталожный номер:A210111000127
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Cushion Subassembly
Каталожный номер:10030816
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Spacer
Каталожный номер:13081930
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Upper Backing Plate
Каталожный номер:14198826
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Upper Right Backing Plate
Каталожный номер:14198827
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Upper Sliding Block Subassembly
Каталожный номер:14198830
Комплект:4
Примечание:
