Балка главная с комплектующими 13721159 (часть 7)

← Балка главная с комплектующими 13721159 (часть 6) Балка главная с комплектующими 13721159 (часть 8) →

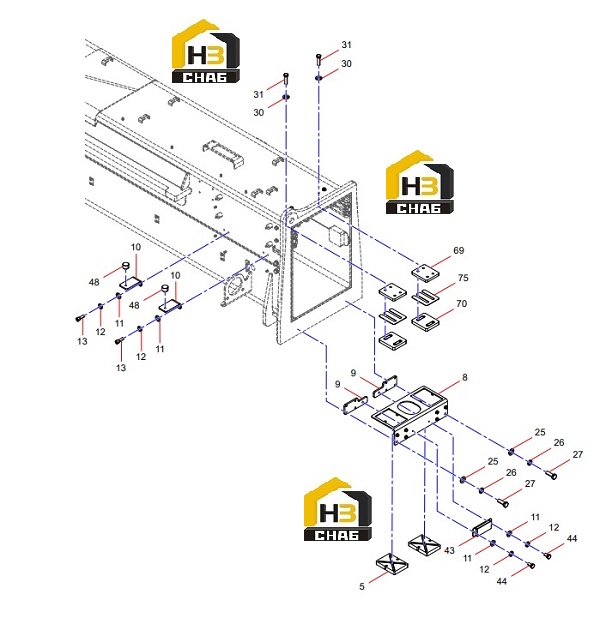

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Sliding Block, Main Beam

Каталожный номер:11486218

Комплект:4

Примечание:

№ на схеме:8

Наименование:slide block plate,right

Каталожный номер:13081934

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:13081935

Комплект:2

Примечание:

№ на схеме:10

Наименование:Electric Control Cabinet Support

Каталожный номер:10833167

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000162

Комплект:6

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:48

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000001

Комплект:48

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000001

Комплект:38

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:8

Примечание:

№ на схеме:43

Наименование:Cushion Subassembly

Каталожный номер:10030816

Комплект:2

Примечание:

№ на схеме:44

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:48

Наименование:Buffer Stud

Каталожный номер:12196286

Комплект:2

Примечание:

№ на схеме:69

Наименование:Upper Right Backing Plate

Каталожный номер:14198827

Комплект:4

Примечание:

№ на схеме:70

Наименование:Upper Sliding Block Subassembly

Каталожный номер:14198830

Комплект:4

Примечание:

№ на схеме:75

Наименование:Shim

Каталожный номер:SDJ006596906

Комплект:2

Примечание:
