Бак топливный с комплектующими 14022327

Бак топливный с комплектующими 14022327

← Система управления электрическая 14022327 Кронштейн масляного бака 14022327 →

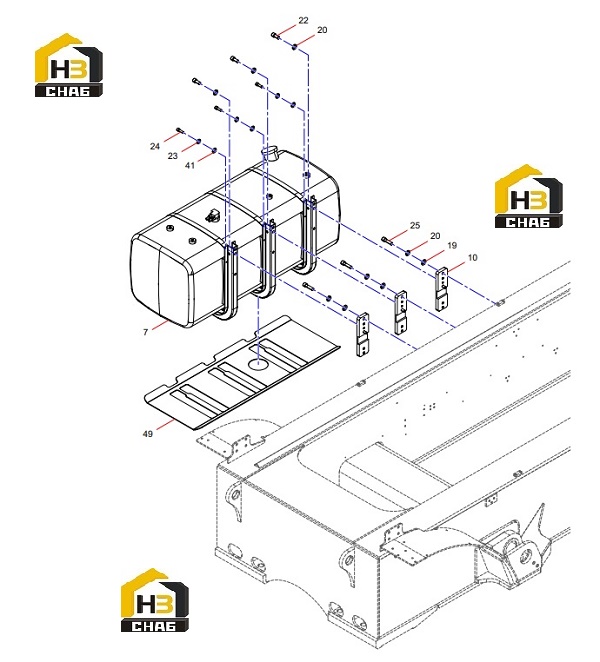

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:7
Наименование:Fuel Tank Assembly
Каталожный номер:60348347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Mounting Plate, Oil Tank
Каталожный номер:14000643
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000003
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210401000004
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:A210204000234
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000002
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Screw
Каталожный номер:A210204000022
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Screw
Каталожный номер:A210204000159
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Guard Plate, Fuel Tank
Каталожный номер:RSC005897971
Комплект:1
Примечание:
