Кронштейн масляного бака 14022327

Кронштейн масляного бака 14022327

← Бак топливный с комплектующими 14022327 Пластины соединительные, верхняя крышка 14022327 →

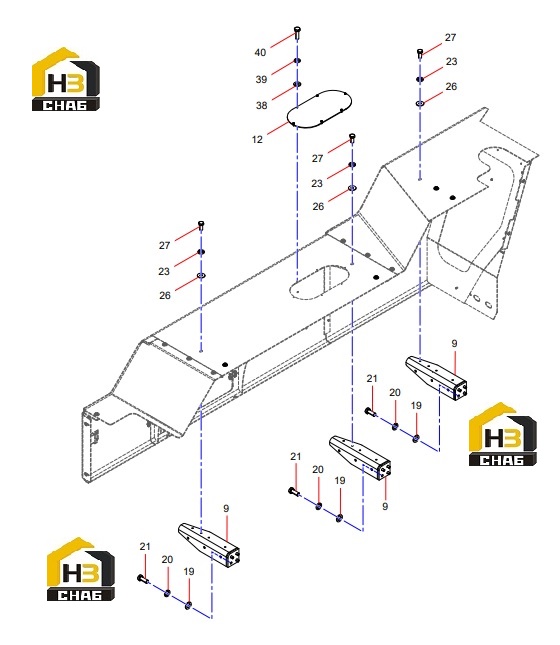

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:9
Наименование:Oil Tank Bracket
Каталожный номер:14251301
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Round Cover Plate
Каталожный номер:14002047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000003
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210401000004
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:A210111000112
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000002
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:A210404000004
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Washer
Каталожный номер:A210405000006
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Washer
Каталожный номер:A210401000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Bolt
Каталожный номер:A210111000080
Комплект:6
Примечание:
