Система управления электрическая 14022327

Система управления электрическая 14022327

← Пластина левая rsc007799456 Бак топливный с комплектующими 14022327 →

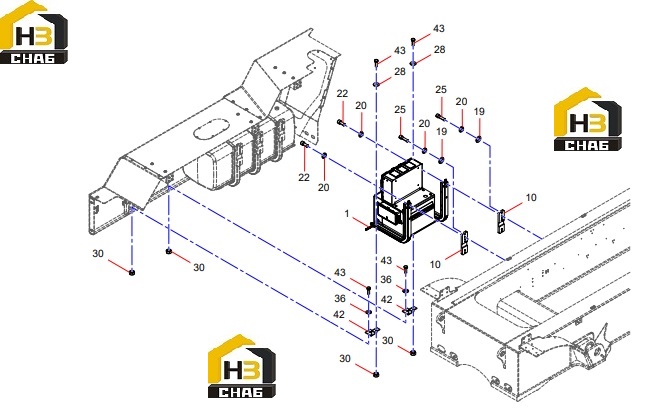

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket, Electric Control Cabinet
Каталожный номер:RSC005606837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Mounting Plate, Oil Tank
Каталожный номер:14000643
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000003
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210401000004
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:A210204000234
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Screw
Каталожный номер:A210204000159
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:A210404000005
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Nut
Каталожный номер:A210307000012
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Washer
Каталожный номер:A210405000007
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Coupling Plate
Каталожный номер:RSC005196280
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:4
Примечание:
