Узел охлаждающий (часть2) 13572118

Узел охлаждающий (часть2) 13572118

← Узел охлаждающий (часть1) 13572118 Бак пластиковый расширительный в сборе 11597891 →

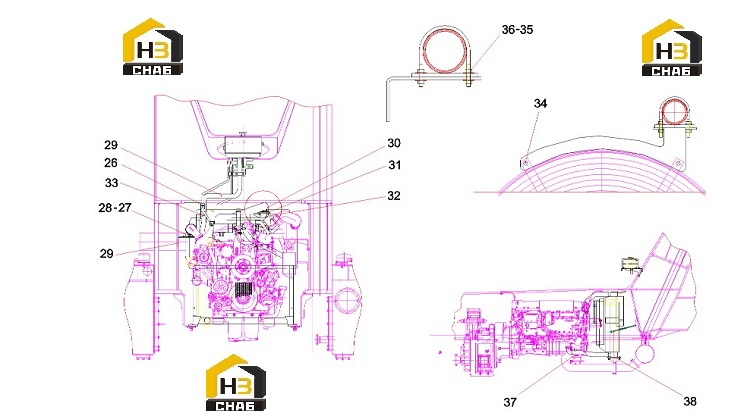

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:26
Наименование:Sewer bracket
Каталожный номер:14231546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:U-shaped bolt
Каталожный номер:14231502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Shock absorber
Каталожный номер:14231501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:bracket
Каталожный номер:14231499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:U-shaped pipe clamp
Каталожный номер:14231543
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Rubber pad
Каталожный номер:14231506
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Curved plate
Каталожный номер:14231505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Pipe clamp body SPAL5042-PP DPAL-AS
Каталожный номер:60165346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:bolt
Каталожный номер:A210111000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:nut
Каталожный номер:A210307000012
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Water pipe support
Каталожный номер:14231545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Water pipe support
Каталожный номер:14231544
Комплект:1
Примечание:
