Бак пластиковый расширительный в сборе 11597891

← Узел охлаждающий (часть2) 13572118 Узел выпускной 13572789 →

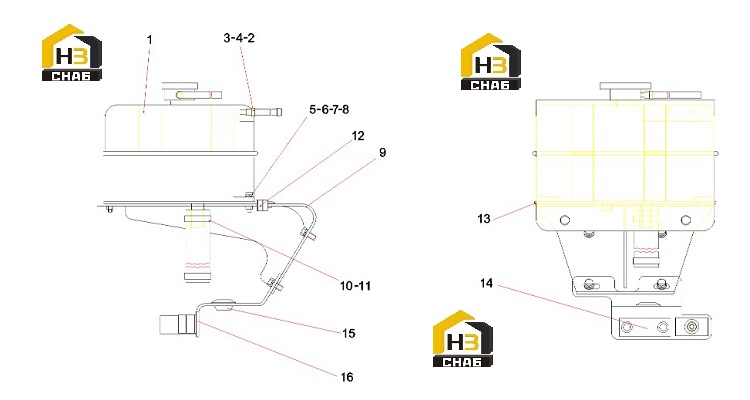

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Expansion tank LSJ076 9L

Каталожный номер:60198298

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:4

Примечание:

№ на схеме:3

Наименование:2 ventilation tubes

Каталожный номер:11723660

Комплект:1

Примечание:

№ на схеме:4

Наименование:2 ventilation tubes

Каталожный номер:14327367

Комплект:1

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:9

Наименование:Expansion tank bracket

Каталожный номер:14231871

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose clamp φ27-Φ51jb8870

Каталожный номер:A229900002838

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:14232803

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber pad

Каталожный номер:13572948

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe clamp body SPAL5042-PP DPAL-AS

Каталожный номер:60165346

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber 1 circle

Каталожный номер:10942091

Комплект:2

Примечание:

№ на схеме:16

Наименование:bracket

Каталожный номер:14327652

Комплект:1

Примечание:
