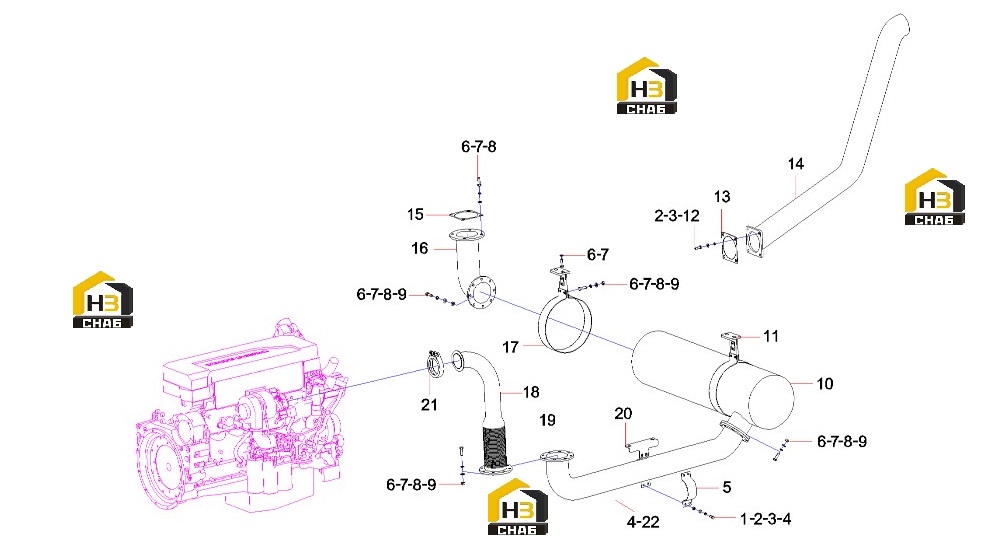

Узел выпускной 13572789

← Бак пластиковый расширительный в сборе 11597891 Система гидравлическая 14155649 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000023

Комплект:8

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:4

Наименование:Wind deflector

Каталожный номер:14140340

Комплект:1

Примечание:

№ на схеме:5

Наименование:Exhaust pipe clamp 1

Каталожный номер:A829900001456

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:28

Примечание:

№ на схеме:7

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:8

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:9

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:28

Примечание:

№ на схеме:10

Наименование:Muffler

Каталожный номер:60137876

Комплект:1

Примечание:

№ на схеме:11

Наименование:Muffler bracket

Каталожный номер:13572889

Комплект:2

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:13

Наименование:Tailpipe gasket

Каталожный номер:A820603000236

Комплект:1

Примечание:

№ на схеме:14

Наименование:Exhaust tailpipe

Каталожный номер:13436257

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket II

Каталожный номер:A820603000141

Комплект:2

Примечание:

№ на схеме:16

Наименование:Exhaust pipe 3

Каталожный номер:13571664

Комплект:1

Примечание:

№ на схеме:17

Наименование:Muffler fixing clip

Каталожный номер:10186111

Комплект:2

Примечание:

№ на схеме:18

Наименование:Exhaust pipe 1

Каталожный номер:13571504

Комплект:1

Примечание:

№ на схеме:19

Наименование:Exhaust pipe 2

Каталожный номер:13571562

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tracheal stent

Каталожный номер:13572749

Комплект:1

Примечание:

№ на схеме:21

Наименование:V-shaped hoop middle φ113-φ121

Каталожный номер:60000076

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wind deflector 2

Каталожный номер:14140335

Комплект:1

Примечание:
