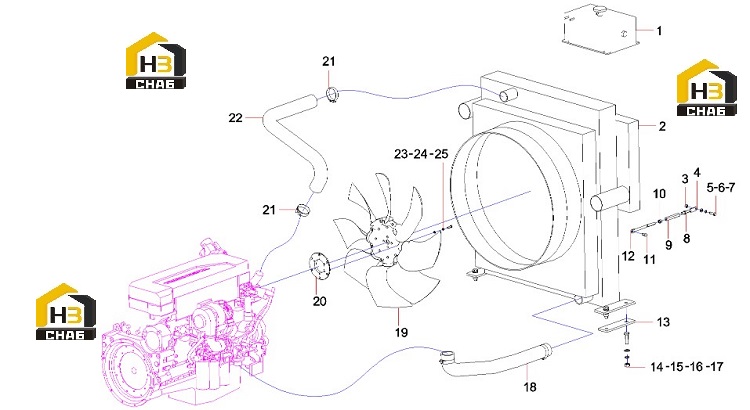

Узел охлаждающий (часть1) 13572118

← Натяжитель в сборе 60349747 Узел охлаждающий (часть2) 13572118 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plastic expansion tank assembly

Каталожный номер:11597891

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator Z55Q/SY01502

Каталожный номер:60000075

Комплект:1

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:4

Наименование:Support rod 2

Каталожный номер:10840468

Комплект:2

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M12x1.5GB6171

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Adjustment lever

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:10

Наименование:Left-handed nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Support rod (1)

Каталожный номер:13816368

Комплект:2

Примечание:

№ на схеме:13

Наименование:Water tank shock absorber

Каталожный номер:10348513

Комплект:2

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M16x65GB5783-00GB/T 5783

Каталожный номер:A210111000290

Комплект:4

Примечание:

№ на схеме:18

Наименование:Engine inlet pipe

Каталожный номер:13572218

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fan 6x10/BC89/B

Каталожный номер:B229900003113

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fan transition plate

Каталожный номер:12067121

Комплект:1

Примечание:

№ на схеме:21

Наименование:T-shaped hoop middle 64-middle 73

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:22

Наименование:Engine outlet pipe

Каталожный номер:13572144

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:6

Примечание:
