Система гидравлическая 12616119 (часть 2)

Система гидравлическая 12616119 (часть 2)

← Система гидравлическая 12616119 (часть 1) Клапаны вращающиеся 14002572 →

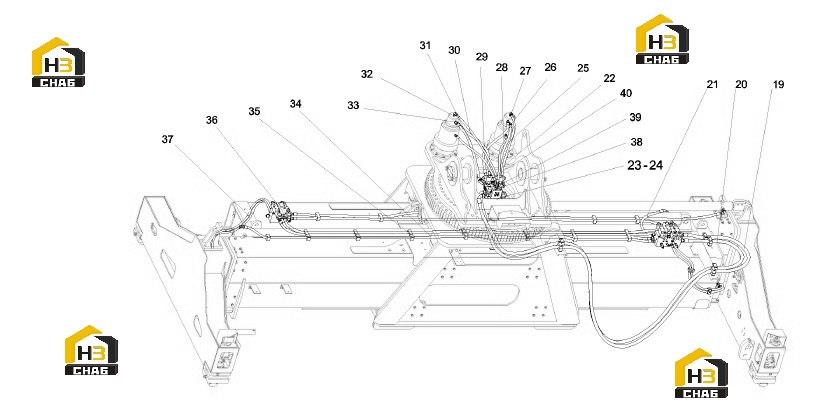

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:19
Наименование:Hose, rubber
Каталожный номер:B230103004299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103007871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose, rubber
Каталожный номер:B230103005377
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103000354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Fitting, Adapter
Каталожный номер:B210780000049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Joint, slewing
Каталожный номер:A229900005468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Hose, rubber
Каталожный номер:B230103004913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Hose, rubber
Каталожный номер:B230103004933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Rubber hose
Каталожный номер:B230103003376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Rubber hose
Каталожный номер:B230103004807
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Hose, rubber
Каталожный номер:B230103000478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Screw
Каталожный номер:A210204000184
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Stud Straight Connector
Каталожный номер:B210780000733
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Stud straight connector
Каталожный номер:B210780000043
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Rubber hose
Каталожный номер:B230103003376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Tube clamp body
Каталожный номер:60352333
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Group, telescopic twistlock valve
Каталожный номер:12618950
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Diagram, schematic, hydraulic system
Каталожный номер:12627017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Fitting, Elbow
Каталожный номер:B210780000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Hose, rubber
Каталожный номер:B230103000123
Комплект:1
Примечание:
