Система гидравлическая 12616119 (часть 1)

Система гидравлическая 12616119 (часть 1)

← Балка телескопическая левая 12608221 Система гидравлическая 12616119 (часть 2) →

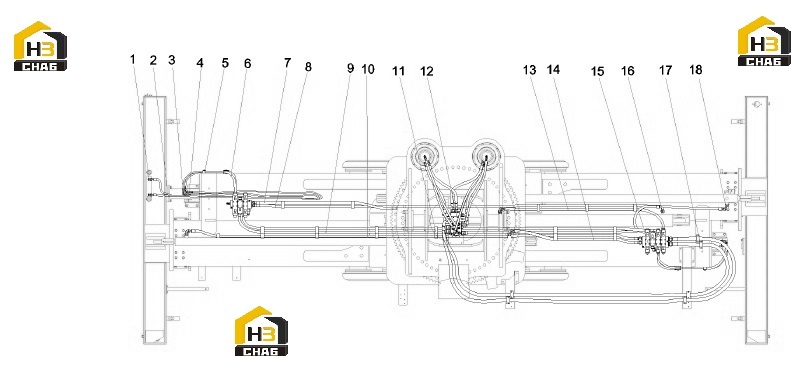

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Stud Straight Connector
Каталожный номер:B210780000176
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103005618
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting
Каталожный номер:B210780000418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bulkhead Straight Connector and Locknut
Каталожный номер:B210780000195
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube clamp body
Каталожный номер:60352336
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103005615
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:60025560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103004301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103004752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:60118940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tube clamp body
Каталожный номер:60352339
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Revolving valve group
Каталожный номер:14002572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, rubber
Каталожный номер:B230103003970
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber hose
Каталожный номер:B230103000335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Group, telescopic side-shifting valve
Каталожный номер:12618980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe connector
Каталожный номер:B210780000042
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Body, pipe clamp
Каталожный номер:60165339
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Fitting, Elbow
Каталожный номер:B210780000025
Комплект:6
Примечание:
