Клапаны вращающиеся 14002572

← Система гидравлическая 12616119 (часть 2) Клапан бокового переключения 12618980 →

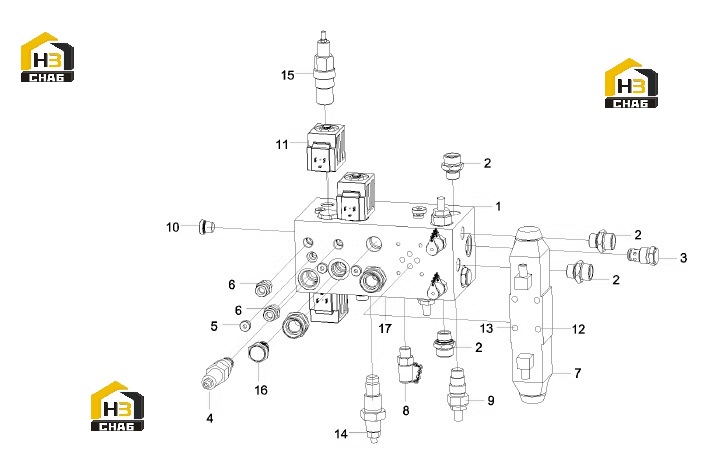

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve, slewing

Каталожный номер:14002571

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:B210780000040

Комплект:4

Примечание:

№ на схеме:3

Наименование:Check Valve

Каталожный номер:B220401000049

Комплект:2

Примечание:

№ на схеме:4

Наименование:Valve, throttle

Каталожный номер:B220401000492

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:B210399000003

Комплект:15

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:3

Примечание:

№ на схеме:7

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60155033

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve, overflow

Каталожный номер:B220401000105

Комплект:3

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B210780000201

Комплект:3

Примечание:

№ на схеме:11

Наименование:Valve, electromagnetic reversing

Каталожный номер:60338457

Комплект:3

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000168

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cover, waterproof

Каталожный номер:A820601020466

Комплект:4

Примечание:

№ на схеме:14

Наименование:Valve, Pressure Reducing

Каталожный номер:B220401000913

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve, trottle, one-way

Каталожный номер:B220401000546

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve, Check

Каталожный номер:B220400000072

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:1

Примечание:
