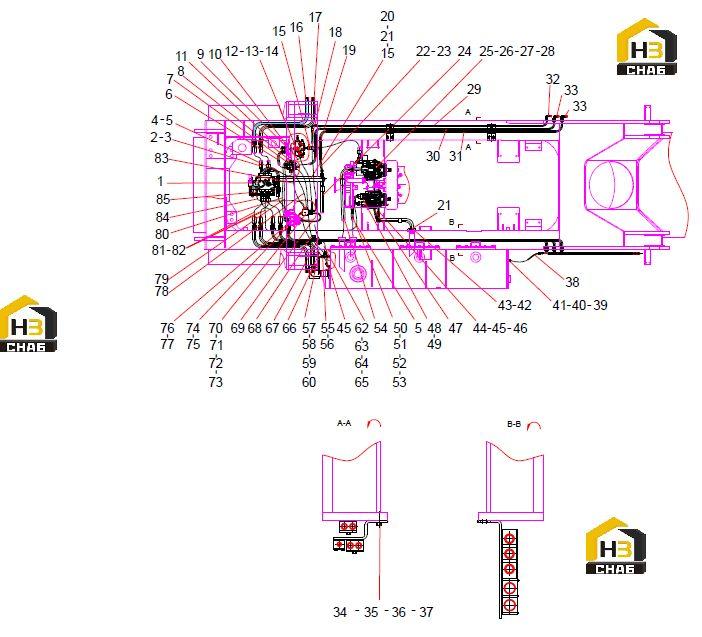

Трубопровод гидравлический управления 12602652 (часть 2)

Каталожный номер:21029612

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-Ring

Каталожный номер:B230101000215

Комплект:10

Примечание:

№ на схеме:4

Каталожный номер:21030917

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000091

Комплект:5

Примечание:

№ на схеме:6

Каталожный номер:B230103007393

Комплект:1

Примечание:

№ на схеме:7

Наименование:Body, multi-channel, spreader

Каталожный номер:A819700001390

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:24001381

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:60156200

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:B230103000469

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:12

Каталожный номер:12728265

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:B230103008169

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange, split

Каталожный номер:B210780000006

Комплект:6

Примечание:

№ на схеме:15

Каталожный номер:A210204000462

Комплект:16

Примечание:

№ на схеме:16

Наименование:Steel tube asemblly

Каталожный номер:14226708

Комплект:2

Примечание:

№ на схеме:17

Наименование:Steel tube asemblly

Каталожный номер:14226810

Комплект:2

Примечание:

№ на схеме:18

Наименование:RubberHose

Каталожный номер:B230103006773

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:B230103000960

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, oil-return, main valve

Каталожный номер:A810399000718

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000348

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:B230103000166

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fitting Tee L-Shape

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:A831A13120000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Group, pump, double

Каталожный номер:B220301000240

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pressure-Measuring Connector

Каталожный номер:B210780001749

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:28

Наименование:Pipe, steel

Каталожный номер:A810399000720

Комплект:1

Примечание:

№ на схеме:29

Наименование:Steel tube

Каталожный номер:14544904

Комплект:1

Примечание:

№ на схеме:30

Наименование:Steel tube

Каталожный номер:14545046

Комплект:1

Примечание:

№ на схеме:31

Наименование:Straight-through diameter-variable adapter

Каталожный номер:24001388

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fitting, adapter

Каталожный номер:B210780000936

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe, steel

Каталожный номер:A810399000558

Комплект:1

Примечание:

№ на схеме:34

Наименование:Steel tube

Каталожный номер:14545227

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000366

Комплект:12

Примечание:

№ на схеме:36

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:37

Каталожный номер:A210405000003

Комплект:16

Примечание:

№ на схеме:38

Каталожный номер:B230103005084

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector, Pipe

Каталожный номер:B210780000683

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plug

Каталожный номер:B210780000089

Комплект:1

Примечание:

№ на схеме:41

Наименование:Nut

Каталожный номер:B210334000012

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pipe, steel

Каталожный номер:A810399000566

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:A210204000354

Комплект:20

Примечание:

№ на схеме:44

Каталожный номер:B230103001377

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fitting, Tee

Каталожный номер:B210780000018

Комплект:2

Примечание:

№ на схеме:46

Наименование:Plastic protective sleeve

Каталожный номер:A230200000489

Комплект:70

Примечание:

№ на схеме:47

Каталожный номер:B230103001595

Комплект:1

Примечание:

№ на схеме:48

Наименование:Plungerpump

Каталожный номер:B220301000262

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hydraulicvalue block

Каталожный номер:14321679

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:60343765

Комплект:1

Примечание:

№ на схеме:51

Наименование:O-ring

Каталожный номер:B230101002072

Комплект:4

Примечание:

№ на схеме:52

Наименование:Splitflange

Каталожный номер:60024155

Комплект:8

Примечание:

№ на схеме:53

Каталожный номер:A210204000023

Комплект:28

Примечание:

№ на схеме:54

Каталожный номер:60240433

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:61014896

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:57

Наименование:Pipe, steel, oil return, main

Каталожный номер:13123178

Комплект:1

Примечание:

№ на схеме:58

Наименование:Splitflowgearpump

Каталожный номер:60165345

Комплект:1

Примечание:

№ на схеме:59

Наименование:Roof support of steel tube

Каталожный номер:12872331

Комплект:1

Примечание:

№ на схеме:60

Наименование:Support board

Каталожный номер:13390268

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:63

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:64

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:2

Примечание:

№ на схеме:65

Наименование:Nut

Каталожный номер:A210307000040

Комплект:2

Примечание:

№ на схеме:66

Наименование:Rubber Hose

Каталожный номер:B230103000104

Комплект:1

Примечание:

№ на схеме:67

Каталожный номер:B230103000803

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:B230103002500

Комплект:1

Примечание:

№ на схеме:69

Наименование:RubberHose

Каталожный номер:B230103000483

Комплект:1

Примечание:

№ на схеме:70

Наименование:Body, multi-ported, oil-draining

Каталожный номер:A810399000723

Комплект:1

Примечание:

№ на схеме:71

Каталожный номер:A210204000153

Комплект:2

Примечание:

№ на схеме:72

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:73

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:74

Наименование:Fitting Tee L-Shape

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:76

Наименование:Fitting, Adapter

Каталожный номер:B210780001246

Комплект:1

Примечание:

№ на схеме:77

Наименование:Fitting, Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:78

Каталожный номер:21022127

Комплект:1

Примечание:

№ на схеме:79

Каталожный номер:61031791

Комплект:1

Примечание:

№ на схеме:80

Наименование:Rubber Hose

Каталожный номер:B230103000121

Комплект:1

Примечание:

№ на схеме:81

Каталожный номер:60268669

Комплект:2

Примечание:

№ на схеме:82

Каталожный номер:60343772

Комплект:1

Примечание:

№ на схеме:83

Каталожный номер:B230103001669

Комплект:1

Примечание:

№ на схеме:84

Наименование:Rubber Hose

Каталожный номер:B230103000465

Комплект:1

Примечание:

№ на схеме:85
