Клапан многоходовой 10409053

← Трубопровод гидравлический управления 12602652 (часть 2) Клапан понижающий давление a819700001390 →

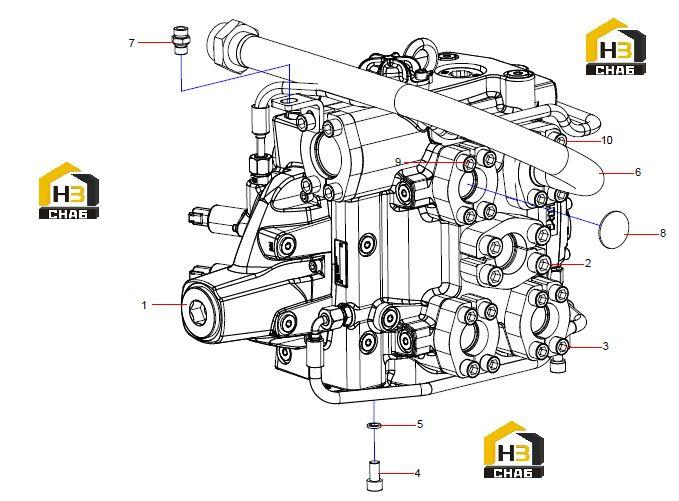

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Multi-way valve

Каталожный номер:60332282

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000353

Комплект:8

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000462

Комплект:24

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pipe, steel

Каталожный номер:A810312019045

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:3

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:A820199003283

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000206

Комплект:8

Примечание:
