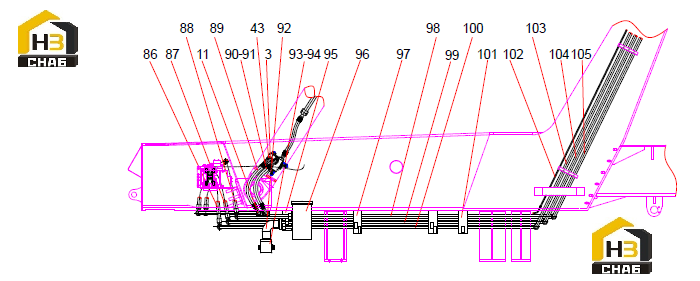

Трубопровод гидравлический управления 12602652 (часть 1)

← Трубопровод гидравлический управления 12602674 Трубопровод гидравлический управления 12602652 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:O-Ring

Каталожный номер:B230101000215

Комплект:10

Примечание:

№ на схеме:11

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000354

Комплект:20

Примечание:

№ на схеме:86

Наименование:Spreader steel pipeline roof support

Каталожный номер:10410182

Комплект:2

Примечание:

№ на схеме:87

Наименование:Hose, rubber

Каталожный номер:60044442

Комплект:2

Примечание:

№ на схеме:88

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:2

Примечание:

№ на схеме:89

Наименование:Hose, rubber

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:90

Наименование:Hose, rubber

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:91

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:92

Наименование:Tube, bending, oil return

Каталожный номер:13123175

Комплект:1

Примечание:

№ на схеме:93

Наименование:Group, back pressure valve

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:94

Наименование:O-Ring

Каталожный номер:A210609000088

Комплект:3

Примечание:

№ на схеме:95

Наименование:Extension steel pipe support

Каталожный номер:10422781

Комплект:1

Примечание:

№ на схеме:96

Наименование:Filter, Oil Return

Каталожный номер:60193266

Комплект:1

Примечание:

№ на схеме:97

Наименование:Radiator pipe support structure

Каталожный номер:13558909

Комплект:2

Примечание:

№ на схеме:98

Наименование:Pipe, steel

Каталожный номер:A810312019048

Комплект:1

Примечание:

№ на схеме:99

Наименование:Pipe, steel

Каталожный номер:A810312019049

Комплект:1

Примечание:

№ на схеме:100

Наименование:Pipe, steel

Каталожный номер:A810312019050

Комплект:1

Примечание:

№ на схеме:101

Наименование:Extension pipe support

Каталожный номер:13581333

Комплект:1

Примечание:

№ на схеме:102

Наименование:Steel tube asemblly

Каталожный номер:14131239

Комплект:1

Примечание:

№ на схеме:103

Наименование:Pipe, steel

Каталожный номер:A810399000563

Комплект:1

Примечание:

№ на схеме:104

Наименование:Pipe, steel

Каталожный номер:A810399000562

Комплект:1

Примечание:

№ на схеме:105

Наименование:Pipe, steel

Каталожный номер:A810399000561

Комплект:1

Примечание:
