Платформа левая 13556612

Платформа левая 13556612

← Комплектующие рамы 13115789 Дверь левая 13115749 →

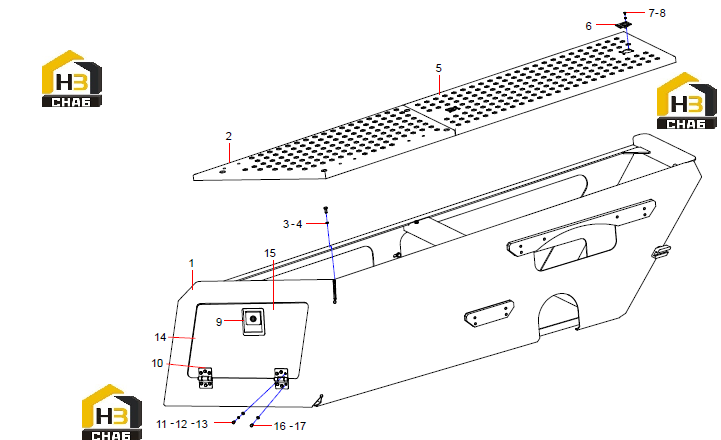

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left-hand platform
Каталожный номер:13556611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate, cover, front
Каталожный номер:13374940
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000146
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rear platform front cover plate
Каталожный номер:10407020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Buckle
Каталожный номер:A229900003988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:A210211000016
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Latch, Cover
Каталожный номер:A222200000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hinge
Каталожный номер:A210891000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Doorweld
Каталожный номер:12859730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Elastic Gasket
Каталожный номер:11360286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000080
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:A210319000003
Комплект:12
Примечание:
