Комплектующие рамы 13115789

Комплектующие рамы 13115789

← Корпус блока кондиционера 13434648 Платформа левая 13556612 →

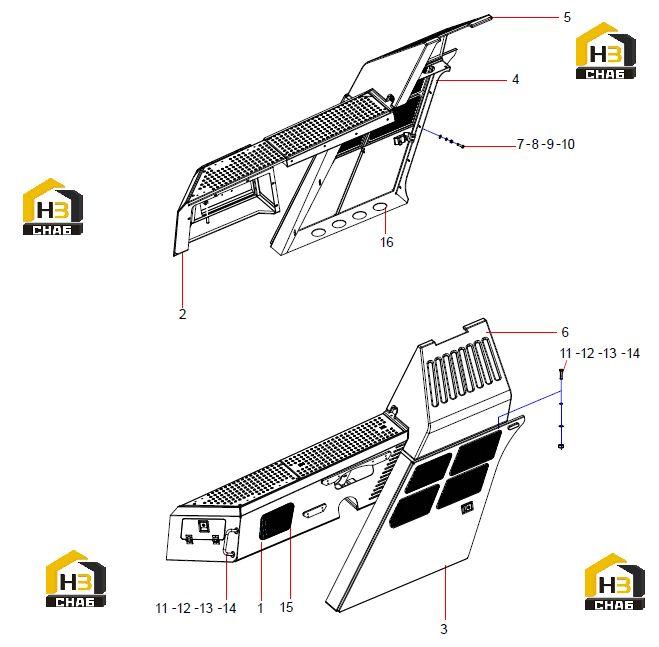

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left-hand platform
Каталожный номер:13556612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right-hand platform
Каталожный номер:13556654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left door
Каталожный номер:13115749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rightdoor
Каталожный номер:13114137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right-hand lug cover body
Каталожный номер:13015881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Left-hand lug cover body
Каталожный номер:13015497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000001
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210404000003
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210307000017
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000093
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210404000005
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000012
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adjusting gaske
Каталожный номер:11474961
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rubbersleeve
Каталожный номер:13913674
Комплект:1
Примечание:
