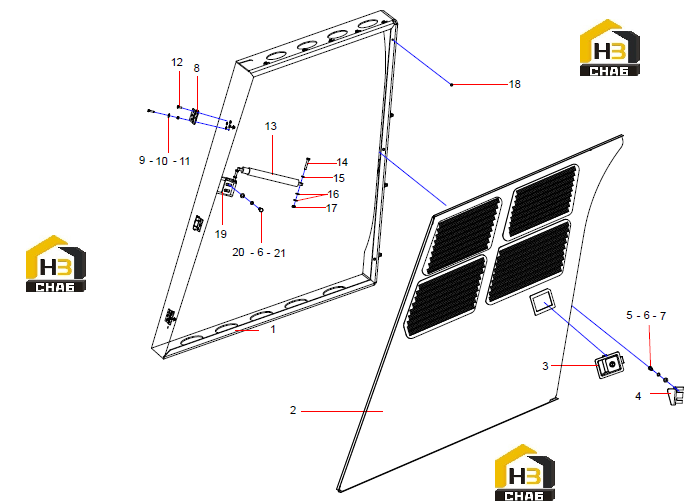

Дверь левая 13115749

← Платформа левая 13556612 Дверь правая 13114137 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left door

Каталожный номер:13114775

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulicoil radiator cowling

Каталожный номер:13115698

Комплект:1

Примечание:

№ на схеме:3

Наименование:Latch, Cover

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, connecting, door lock

Каталожный номер:11898442

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000202

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hinge

Каталожный номер:10196926

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:9

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210404000009

Комплект:9

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210319000003

Комплект:9

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210211000011

Комплект:9

Примечание:

№ на схеме:13

Наименование:Gas spring

Каталожный номер:A229900009852

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:21005351

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:18

Наименование:Elastic Gasket

Каталожный номер:11360286

Комплект:5

Примечание:

№ на схеме:19

Наименование:Air spring supporting board

Каталожный номер:10196925

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210404000003

Комплект:2

Примечание:
