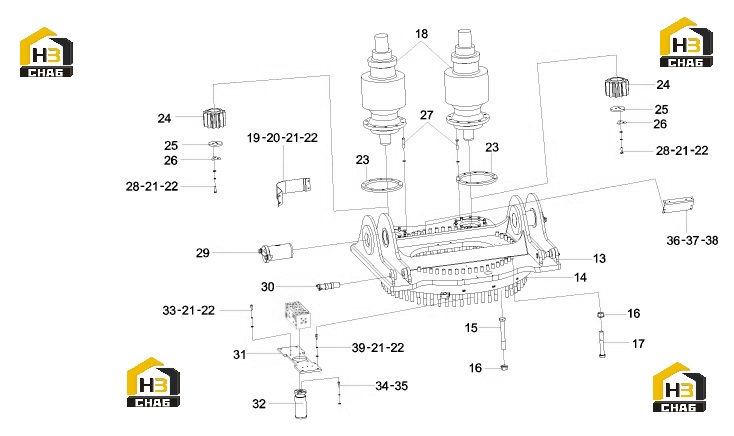

Платформа поворотная в сборе a810421000785 (часть 2)

← Платформа поворотная в сборе a810421000785 (часть 1) Блок скольжения a810314000009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:13

Наименование:Upper turntable

Каталожный номер:11733318

Комплект:1

Примечание:

№ на схеме:14

Наименование:Slewing bearing

Каталожный номер:60034044

Комплект:1

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210110000213

Комплект:60

Примечание:

№ на схеме:16

Наименование:Nut grade 10 Shibi fast hexagonal flange

Каталожный номер:A229900007632

Комплект:116

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210110000260

Комплект:56

Примечание:

№ на схеме:18

Наименование:Reducer PG502PSR13.4EDF45GHL125

Каталожный номер:B220800000230

Комплект:2

Примечание:

№ на схеме:19

Наименование:Reducer gear baffle

Каталожный номер:A820101328023

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:22

Наименование:Washer 10GB97.1-02

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:23

Наименование:Nut ring

Каталожный номер:10265981

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pinion

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pressure plate

Каталожный номер:A820101328535

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pressure plate

Каталожный номер:12789392

Комплект:2

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210110000011

Комплект:20

Примечание:

№ на схеме:28

Наименование:Bolt M10x35GB32.1 10.9 grade

Каталожный номер:60012069

Комплект:6

Примечание:

№ на схеме:29

Наименование:Pin shaft assembly (3)

Каталожный номер:11783418

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pin shaft assembly (2)

Каталожный номер:A810421000800

Комплект:2

Примечание:

№ на схеме:31

Наименование:Rotary joint connecting plate

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rotary joint 2ZWII12ZY

Каталожный номер:A229900005468

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M10x30GB5783-00

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:A210111000323

Комплект:8

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:36

Наименование:Fixed line seat

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:37

Наименование:screw

Каталожный номер:A210204000129

Комплект:6

Примечание:

№ на схеме:38

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:39

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:4

Примечание:
