Платформа поворотная в сборе a810421000785 (часть 1)

Платформа поворотная в сборе a810421000785 (часть 1)

← Плата распределителя 10518408 Платформа поворотная в сборе a810421000785 (часть 2) →

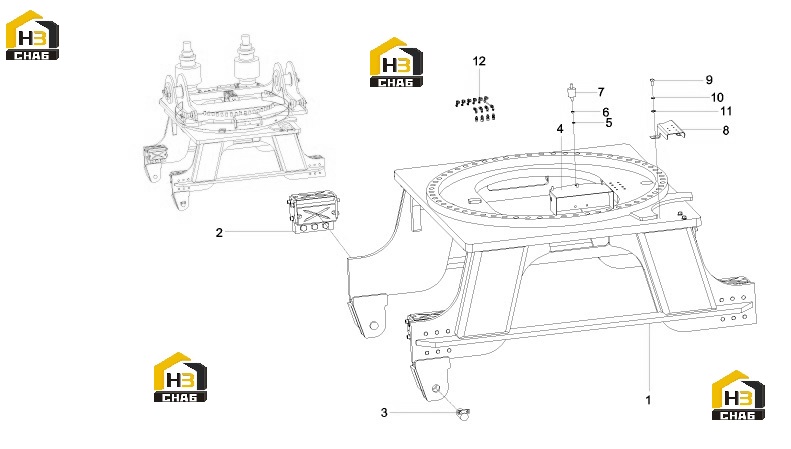

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Get off the turntable
Каталожный номер:A810421000787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Slider assembly
Каталожный номер:A810314000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin shaft assembly (1)
Каталожный номер:A810421000799
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Indicator lampshade
Каталожный номер:A810497000955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Buffer stud
Каталожный номер:12187870
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipeline bracket
Каталожный номер:A820101328024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A210111000101
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 12GB97.1-02
Каталожный номер:A210405000001
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lubricating oil pipeline assembly
Каталожный номер:11783402
Комплект:1
Примечание:
