Блок скольжения a810314000009

← Платформа поворотная в сборе a810421000785 (часть 2) Вал цилиндра бокового переключения передач a810421000799 →

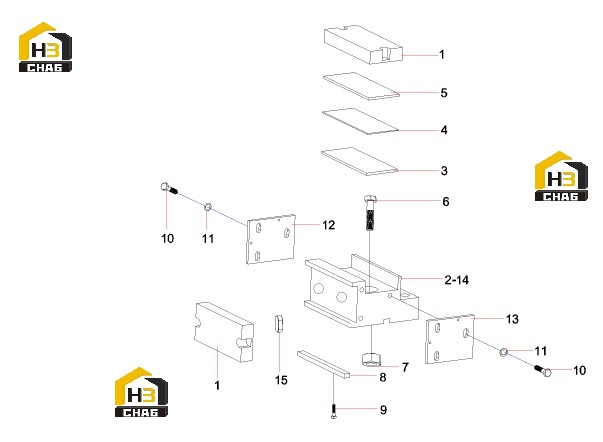

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:slider

Каталожный номер:A820699000681

Комплект:2

Примечание:

№ на схеме:2

Наименование:Main bracket

Каталожный номер:A820101328184

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cushion (1)

Каталожный номер:A820101328185

Комплект:3

Примечание:

№ на схеме:4

Наименование:Backing plate (2)

Каталожный номер:A820101331192

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket (3)

Каталожный номер:A820101339720

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M20x100GB5782-00 10.9

Каталожный номер:A210110000205

Комплект:6

Примечание:

№ на схеме:7

Наименование:Nut grade 10 must be fastened hexagonal flange surface

Каталожный номер:A229900007631

Комплект:6

Примечание:

№ на схеме:8

Наименование:Flat key

Каталожный номер:A820101328187

Комплект:1

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M12x30GB70.1-00 10.9

Каталожный номер:A210204000337

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1-02

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:12

Наименование:End baffle assembly

Каталожный номер:10180747

Комплект:1

Примечание:

№ на схеме:13

Наименование:End baffle assembly (1)

Каталожный номер:10182627

Комплект:1

Примечание:

№ на схеме:14

Наименование:Key 1

Каталожный номер:10971562

Комплект:1

Примечание:

№ на схеме:15

Наименование:Key 2

Каталожный номер:10971566

Комплект:1

Примечание:
