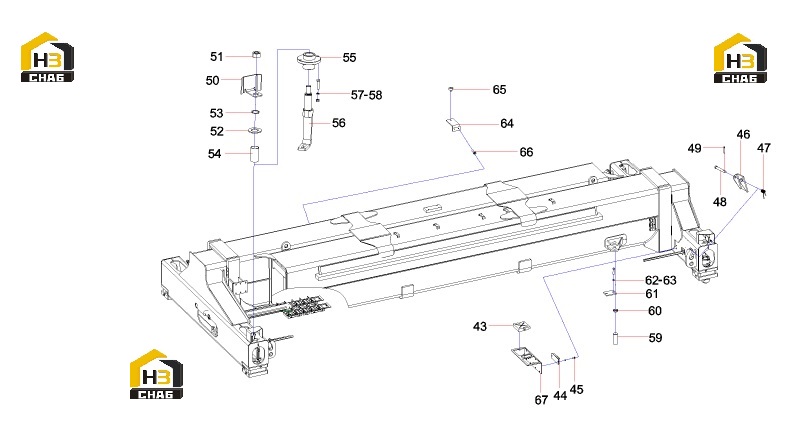

Балка поперечная в сборе a810421000786 (часть 2)

← Балка поперечная в сборе a810421000786 (часть 1) Механизм стопорной стойки 12022705 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:43

Наименование:Sliding block SDJ450.2-12

Каталожный номер:A820601040287

Комплект:4

Примечание:

№ на схеме:44

Наименование:Cushion assembly

Каталожный номер:10030816

Комплект:2

Примечание:

№ на схеме:45

Наименование:screw

Каталожный номер:A210204000146

Комплект:4

Примечание:

№ на схеме:46

Наименование:Baffle

Каталожный номер:10759366

Комплект:4

Примечание:

№ на схеме:47

Наименование:Torsion spring

Каталожный номер:10762009

Комплект:4

Примечание:

№ на схеме:48

Наименование:Pin shaft

Каталожный номер:10759532

Комплект:4

Примечание:

№ на схеме:49

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:4

Примечание:

№ на схеме:50

Наименование:Steering indicator board

Каталожный номер:A820101328319

Комплект:2

Примечание:

№ на схеме:51

Наименование:Nut grade 10 must be fastened hexagonal flange surface

Каталожный номер:A229900007631

Комплект:2

Примечание:

№ на схеме:52

Наименование:Washer 30GB97.2 300HV

Каталожный номер:24000670

Комплект:2

Примечание:

№ на схеме:53

Наименование:Retaining ring 30GB894.1

Каталожный номер:A210414000006

Комплект:2

Примечание:

№ на схеме:54

Наименование:bearing

Каталожный номер:A221500000240

Комплект:2

Примечание:

№ на схеме:55

Наименование:Steering seat

Каталожный номер:A820202004470

Комплект:2

Примечание:

№ на схеме:56

Наименование:Steering shaft

Каталожный номер:A810406000348

Комплект:2

Примечание:

№ на схеме:57

Наименование:Nut M8GB889.1

Каталожный номер:A210319000004

Комплект:12

Примечание:

№ на схеме:58

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:20

Примечание:

№ на схеме:59

Наименование:Horizontal pin shaft

Каталожный номер:A820301015793

Комплект:2

Примечание:

№ на схеме:60

Наименование:Retaining ring

Каталожный номер:A820202004467

Комплект:2

Примечание:

№ на схеме:61

Наименование:Card board

Каталожный номер:A820101339664

Комплект:2

Примечание:

№ на схеме:62

Наименование:bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:63

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:64

Наименование:Buffer stud 2

Каталожный номер:12196286

Комплект:2

Примечание:

№ на схеме:65

Наименование:Electric control cabinet support

Каталожный номер:10833167

Комплект:2

Примечание:

№ на схеме:66

Наименование:screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:67

Наименование:Slider board (2)

Каталожный номер:A820101328314

Комплект:2

Примечание:
