Механизм стопорной стойки 12022705

← Балка поперечная в сборе a810421000786 (часть 2) Цилиндр замка поворотный 11330566 →

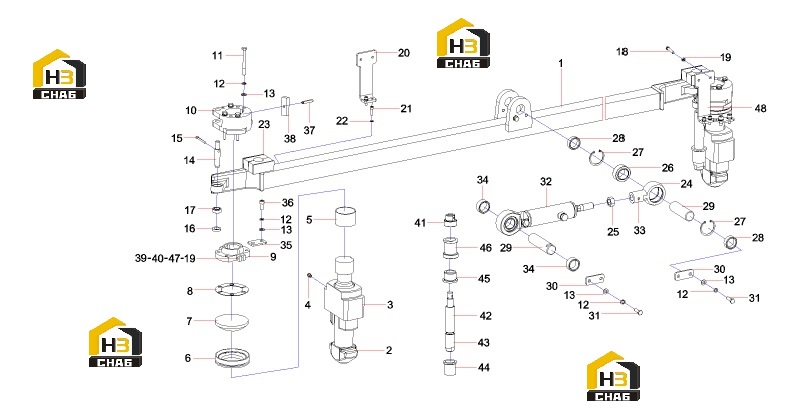

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connecting rod

Каталожный номер:12022671

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock pin shaft

Каталожный номер:A820302020060

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sheath

Каталожный номер:12743065

Комплект:2

Примечание:

№ на схеме:4

Наименование:Oil cup M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sliding bearing SF-2-5565

Каталожный номер:A221500000219

Комплект:2

Примечание:

№ на схеме:6

Наименование:Upper spherical bearing (2)

Каталожный номер:A820208000248

Комплект:2

Примечание:

№ на схеме:7

Наименование:Upper spherical bearing (1)

Каталожный номер:A820208000247

Комплект:2

Примечание:

№ на схеме:8

Наименование:Adjustment pad

Каталожный номер:10018050

Комплект:2

Примечание:

№ на схеме:9

Наименование:Card ro

Каталожный номер:12814959

Комплект:4

Примечание:

№ на схеме:10

Наименование:turntable

Каталожный номер:10993972

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:8

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:14

Наименование:Pin shaft

Каталожный номер:A820301015798

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin 5x36GB91

Каталожный номер:A210501000009

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:12585072

Комплект:4

Примечание:

№ на схеме:17

Наименование:Joint bearing GE15CGB9163

Каталожный номер:A210612000026

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut grade 8.8 cast iron hexagonal flange

Каталожный номер:60111064

Комплект:8

Примечание:

№ на схеме:20

Наименование:Sensor support plate 1

Каталожный номер:12629094

Комплект:1

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:23

Наименование:Single pipe clamp

Каталожный номер:B210840000016

Комплект:2

Примечание:

№ на схеме:24

Наименование:Piston rod joint

Каталожный номер:12507423

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut SDJ450.2.6 C-5

Каталожный номер:12102259

Комплект:1

Примечание:

№ на схеме:26

Наименование:Joint bearing GE30ES-2RSGB9163

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining ring 47GB893.1

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:28

Наименование:Retaining ring 2

Каталожный номер:11482652

Комплект:2

Примечание:

№ на схеме:29

Наименование:Turn lock cylinder pin

Каталожный номер:11172032

Комплект:2

Примечание:

№ на схеме:30

Наименование:Card board

Каталожный номер:11478611

Комплект:2

Примечание:

№ на схеме:31

Наименование:screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:32

Наименование:Turn lock cylinder

Каталожный номер:11330566

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M6x10GB71

Каталожный номер:A210205000002

Комплект:1

Примечание:

№ на схеме:34

Наименование:Retaining ring SDJ450.2.6 C-10

Каталожный номер:12088144

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bearing baffle

Каталожный номер:10042829

Комплект:4

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:37

Наименование:Pin 5 x30GB879.1

Каталожный номер:A210507000012

Комплект:2

Примечание:

№ на схеме:38

Наименование:key

Каталожный номер:A820103010873

Комплект:2

Примечание:

№ на схеме:39

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:4

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:41

Наименование:nut

Каталожный номер:10261868

Комплект:2

Примечание:

№ на схеме:42

Наименование:spring

Каталожный номер:10262659

Комплект:2

Примечание:

№ на схеме:43

Наименование:Top rod

Каталожный номер:10261833

Комплект:2

Примечание:

№ на схеме:44

Наименование:Shimomura Set

Каталожный номер:10486682

Комплект:2

Примечание:

№ на схеме:45

Наименование:Shangcun Set

Каталожный номер:10920435

Комплект:2

Примечание:

№ на схеме:46

Наименование:Turntable lock

Каталожный номер:10261863

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:48

Наименование:Sensor support plate 2

Каталожный номер:12629104

Комплект:1

Примечание:
