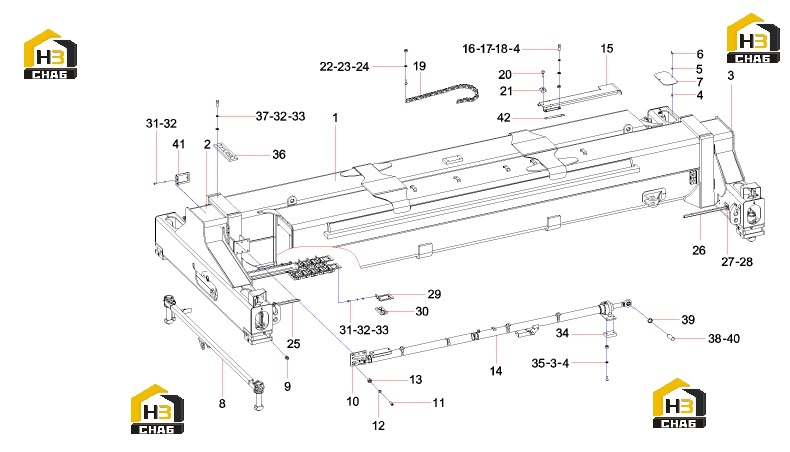

Балка поперечная в сборе a810421000786 (часть 1)

← Группа поворотных клапанов a 11055733 Балка поперечная в сборе a810421000786 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam body

Каталожный номер:A810421000972

Комплект:1

Примечание:

№ на схеме:2

Наименование:Telescopic beam (1)

Каталожный номер:A810303000170

Комплект:1

Примечание:

№ на схеме:3

Наименование:Telescopic beam (2)

Каталожный номер:A810303000171

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000323

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:20

Примечание:

№ на схеме:6

Наименование:Nut M8GB62.1

Каталожный номер:A210322000003

Комплект:8

Примечание:

№ на схеме:7

Наименование:Cover plate

Каталожный номер:11907988

Комплект:4

Примечание:

№ на схеме:8

Наименование:Locking post mechanism

Каталожный номер:12022705

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil cup M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Telescopic cylinder support

Каталожный номер:12085525

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M12x50GB5783-00

Каталожный номер:A210111000042

Комплект:12

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:13

Наименование:Nut M12GB889.1

Каталожный номер:A210319000006

Комплект:20

Примечание:

№ на схеме:14

Наименование:Telescopic cylinder

Каталожный номер:12432949

Комплект:2

Примечание:

№ на схеме:15

Наименование:Drag chain board

Каталожный номер:A820101328208

Комплект:2

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000037

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12GB97.1-02

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:19

Наименование:Inlet telescopic drag chain 380.05

Каталожный номер:B229900005701

Комплект:2

Примечание:

№ на схеме:20

Наименование:Double pipe clamp SP216/16-PP GD-AS

Каталожный номер:B210852000002

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw M6x25GB65

Каталожный номер:A210201000005

Комплект:16

Примечание:

№ на схеме:23

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:24

Наименование:Nut M6GB6170-00

Каталожный номер:A210307000016

Комплект:12

Примечание:

№ на схеме:25

Наименование:Right bracket assembly

Каталожный номер:12783472

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left bracket assembly

Каталожный номер:12783485

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:29

Наименование:Slider board (1)

Каталожный номер:A820101328209

Комплект:12

Примечание:

№ на схеме:30

Наименование:slider

Каталожный номер:A820601040285

Комплект:20

Примечание:

№ на схеме:31

Наименование:bolt

Каталожный номер:A210111000197

Комплект:56

Примечание:

№ на схеме:32

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:68

Примечание:

№ на схеме:33

Наименование:Washer 10GB97.1-02

Каталожный номер:A210405000011

Комплект:52

Примечание:

№ на схеме:34

Наименование:Support sliding block

Каталожный номер:12409715

Комплект:4

Примечание:

№ на схеме:35

Наименование:screw

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:36

Наименование:Upper pad

Каталожный номер:A820101328311

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M10x55GB5783

Каталожный номер:A210111000030

Комплект:12

Примечание:

№ на схеме:38

Наименование:Telescopic cylinder connecting pin

Каталожный номер:A820301015792

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 30GB97.1

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:40

Наименование:Pin 5x36GB91

Каталожный номер:A210501000009

Комплект:4

Примечание:

№ на схеме:41

Наименование:Slider board

Каталожный номер:12024633

Комплект:8

Примечание:

№ на схеме:42

Наименование:Drag chain adjustment gasket

Каталожный номер:12949817

Комплект:2

Примечание:
