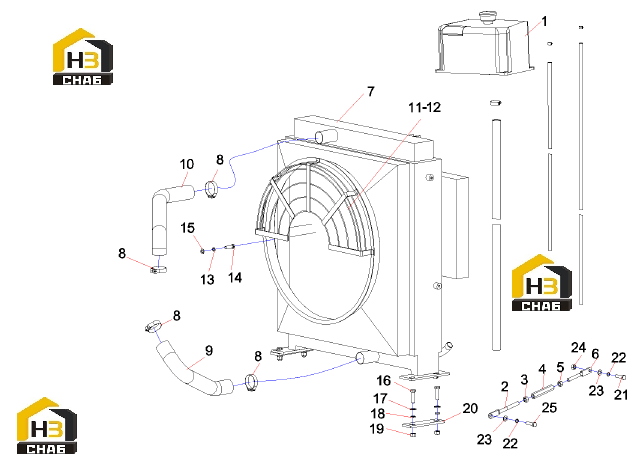

Узел охлаждения 12450274

← Шланг топливный 12447083 Воздухозаборник 12450272 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Support rod 2

Каталожный номер:10840468

Комплект:2

Примечание:

№ на схеме:3

Наименование:Left-handed nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:4

Наименование:Adjustment lever

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M12x1.5GB6171

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support rod (1)

Каталожный номер:10840668

Комплект:2

Примечание:

№ на схеме:7

Наименование:Radiator Z55Q/SY01502

Каталожный номер:60000075

Комплект:1

Примечание:

№ на схеме:8

Наименование:T-shaped hoop

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:9

Наименование:Inlet hose

Каталожный номер:12454484

Комплект:1

Примечание:

№ на схеме:10

Наименование:Outlet hose

Каталожный номер:10348510

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fan 6x10/BC89/B

Каталожный номер:B229900003113

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fan transition plate

Каталожный номер:12067121

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bolt M16x55GB5783

Каталожный номер:A210111000283

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M16G6170

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:20

Наименование:Water tank shock absorber

Каталожный номер:10348513

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:2

Примечание:
