Шланг топливный 12447083

← Ремкомплект tad1340ve volvo Узел охлаждения 12450274 →

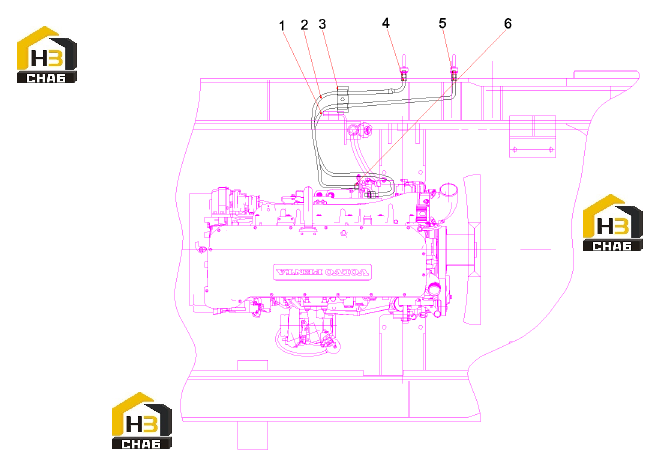

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Pipe joint

Каталожный номер:11087284

Комплект:1

Примечание:

№ на схеме:1

Наименование:Hose Q/SY1102

Каталожный номер:B230103004055

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel hose

Каталожный номер:11087279

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe clamp body SP320/20-PPH GD-AS

Каталожный номер:60165335

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:B210780000232

Комплект:2

Примечание:

№ на схеме:6

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:2

Примечание:
