Воздухозаборник 12450272 (часть 1)

← Узел охлаждения 12450274 Воздухозаборник 12450272 (часть 2) →

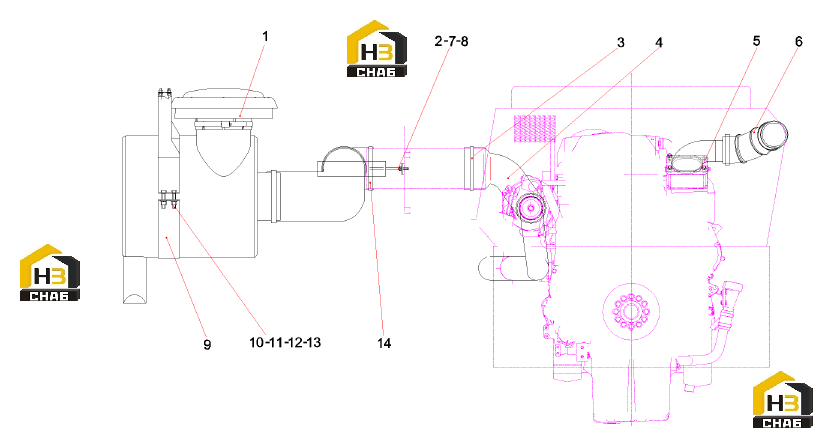

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air filter 0180033 Donaldson

Каталожный номер:60181998

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x30GB5783

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:3

Наименование:T-shaped hoop medium 154-medium 162.5

Каталожный номер:23005190

Комплект:1

Примечание:

№ на схеме:4

Наименование:Variable diameter hose

Каталожный номер:10347424

Комплект:1

Примечание:

№ на схеме:5

Наименование:Intake seat

Каталожный номер:12454251

Комплект:1

Примечание:

№ на схеме:6

Наименование:Intercooled air outlet pipe

Каталожный номер:12614910

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:9

Наименование:Air filter bracket SRSC45C30.1.4.1

Каталожный номер:12564193

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M12x60GB5783

Каталожный номер:A210111000044

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:14

Наименование:T-shaped hoop medium 149.6-medium 158.6

Каталожный номер:A229900006719

Комплект:2

Примечание:
