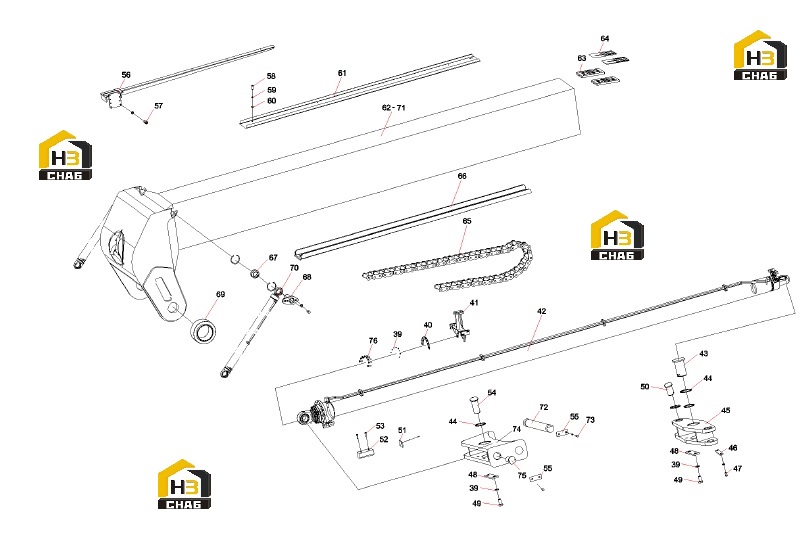

Узел стрелы 10419481 (часть 2)

← Узел стрелы 10419481 (часть 1) Цилиндр подъемный 10201648 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:40

Наименование:Plate, pressure

Каталожный номер:10419475

Комплект:1

Примечание:

№ на схеме:41

Наименование:Support, sliding, telescopic cylinder

Каталожный номер:10419425

Комплект:1

Примечание:

№ на схеме:42

Наименование:Assembly, telescopic cylinder

Каталожный номер:10322597

Комплект:1

Примечание:

№ на схеме:43

Наименование:Shaft, telescopic cylinder

Каталожный номер:A820301020692

Комплект:1

Примечание:

№ на схеме:44

Наименование:Gasket, adjusting, telescopic cylinder

Каталожный номер:A820102010496

Комплект:4

Примечание:

№ на схеме:45

Наименование:Frame, connecting, telescopic cylinder

Каталожный номер:A810312100021

Комплект:1

Примечание:

№ на схеме:46

Наименование:Baffle, shaft end

Каталожный номер:A820101312408

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:6

Примечание:

№ на схеме:48

Наименование:Baffle, shaft end

Каталожный номер:A820101312407

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000107

Комплект:4

Примечание:

№ на схеме:50

Наименование:Shaft, connecting

Каталожный номер:A820301020670

Комплект:2

Примечание:

№ на схеме:51

Наименование:Baffle, lower sliding block

Каталожный номер:10419476

Комплект:4

Примечание:

№ на схеме:52

Наименование:Components, lower sliding block, cylinder

Каталожный номер:10419340

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bolt

Каталожный номер:24002346

Комплект:4

Примечание:

№ на схеме:54

Наименование:Shaft, telescopic cylinder

Каталожный номер:11865288

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plate, pressure, coupling shaft

Каталожный номер:11447999

Комплект:2

Примечание:

№ на схеме:56

Наименование:Support, hose slot

Каталожный номер:A810410990265

Комплект:1

Примечание:

№ на схеме:57

Наименование:Screw

Каталожный номер:A210204000165

Комплект:8

Примечание:

№ на схеме:58

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:36

Примечание:

№ на схеме:59

Наименование:Washer

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:60

Наименование:Nut

Каталожный номер:A210307000012

Комплект:36

Примечание:

№ на схеме:61

Наименование:Groove, drag-chain

Каталожный номер:A820101312460

Комплект:1

Примечание:

№ на схеме:62

Наименование:Section,telescopic, arm

Каталожный номер:11448585

Комплект:1

Примечание:

№ на схеме:63

Наименование:Components, sliding block, upper

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:64

Наименование:Plate, backup, adjusting, sliding block, 2

Каталожный номер:A820101312400

Комплект:8

Примечание:

№ на схеме:65

Наименование:Chain, drag

Каталожный номер:B229900003376

Комплект:1

Примечание:

№ на схеме:66

Наименование:Slot, hose

Каталожный номер:A819700002194

Комплект:1

Примечание:

№ на схеме:67

Наименование:Bearing, joint

Каталожный номер:A210612000006

Комплект:2

Примечание:

№ на схеме:68

Наименование:Shaft, pin

Каталожный номер:A810312110031

Комплект:2

Примечание:

№ на схеме:69

Наименование:Bearing, sliding

Каталожный номер:10859964

Комплект:2

Примечание:

№ на схеме:70

Наименование:Cylinder, damping

Каталожный номер:A810201064531

Комплект:2

Примечание:

№ на схеме:71

Наименование:Plate, back-up, nylon

Каталожный номер:11307173

Комплект:4

Примечание:

№ на схеме:72

Наименование:Shaft, coupling

Каталожный номер:11447998

Комплект:1

Примечание:

№ на схеме:73

Наименование:Screw

Каталожный номер:A210204000158

Комплект:10

Примечание:

№ на схеме:74

Наименование:Bearer, front, telescopic cylinder

Каталожный номер:11446526

Комплект:1

Примечание:

№ на схеме:75

Наименование:Pin, clip

Каталожный номер:11447997

Комплект:2

Примечание:

№ на схеме:76

Наименование:Bolt

Каталожный номер:A210111000062

Комплект:8

Примечание:
