Цилиндр подъемный 10201648

← Узел стрелы 10419481 (часть 2) Цилиндр масляный в сборе 10322597 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

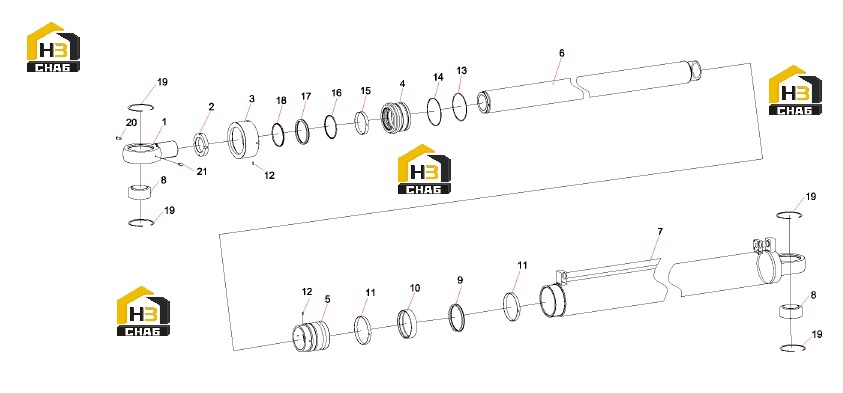

№ на схеме:1

Наименование:Ring, ear

Каталожный номер:10201646

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:10032541

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:10032542

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, guide

Каталожный номер:10032544

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:10032545

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston rod AS

Каталожный номер:10032549

Комплект:1

Примечание:

№ на схеме:7

Наименование:Components, cylinder barrel

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing, joint

Каталожный номер:A221500000265

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal, UNP-ring

Каталожный номер:B230101002113

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, MD-ring

Каталожный номер:B230101001567

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, guide

Каталожный номер:B230101000903

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210208000007

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000186

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:10194909

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, guide

Каталожный номер:B230101001964

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal, GS

Каталожный номер:A880806030018

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal, B3-ring

Каталожный номер:B230101001441

Комплект:1

Примечание:

№ на схеме:18

Наименование:A1-ring, dustproof

Каталожный номер:B230101000513

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug, screw

Каталожный номер:B210399000003

Комплект:2

Примечание:
