Цилиндр масляный в сборе 10322597

Цилиндр масляный в сборе 10322597

← Цилиндр подъемный 10201648 Цилиндр масляный демпфирующий a810201064531 →

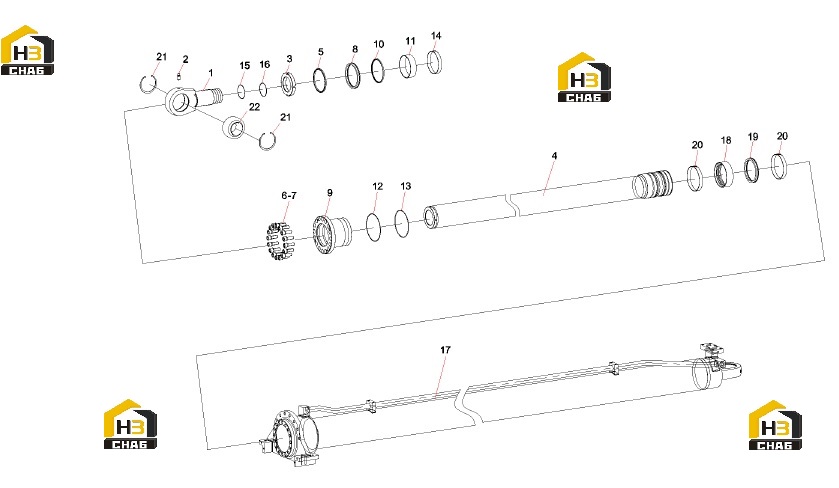

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ring, ear
Каталожный номер:10424843
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector, pressure measuring
Каталожный номер:B210770000034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut, lock
Каталожный номер:10424844
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Assembly, piston rod
Каталожный номер:10424868
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, dustproof
Каталожный номер:B230101000428
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000317
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210401000006
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal, BS
Каталожный номер:B230101000425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, guide
Каталожный номер:10424842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Seal, GS
Каталожный номер:A880806030016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, guide, UP
Каталожный номер:60002004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:A210609000260
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring, retainer
Каталожный номер:10250757
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring, guide
Каталожный номер:B230101000594
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A880802010064
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Ring, retaining
Каталожный номер:10424845
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Assembly, cylinder barrel
Каталожный номер:10424858
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Seal, ZW-ring
Каталожный номер:B230101000514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Seal, B7
Каталожный номер:B230101000298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ring, guide
Каталожный номер:B230101000904
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Ring, retainer
Каталожный номер:A210416000035
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bearing, joint
Каталожный номер:A221500000141
Комплект:2
Примечание:
