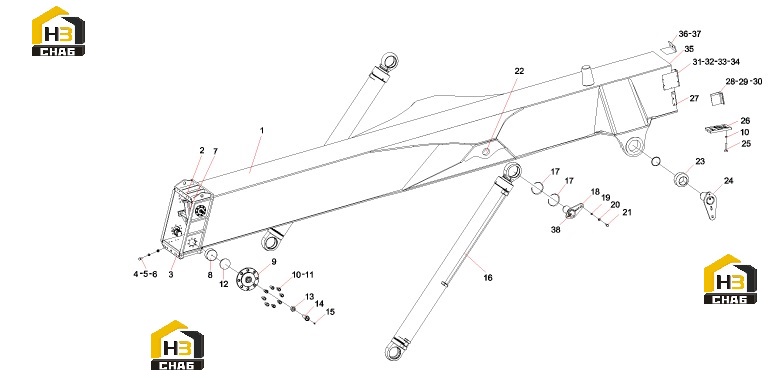

Узел стрелы 10419481 (часть 1)

← Цилиндр 10201421 Узел стрелы 10419481 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Section, basic, boom

Каталожный номер:10201903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle, upper

Каталожный номер:A820101032859

Комплект:1

Примечание:

№ на схеме:3

Наименование:Baffle, lower

Каталожный номер:A820101032860

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210110000285

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000001

Комплект:14

Примечание:

№ на схеме:7

Наименование:Bolt, oil cup, 2

Каталожный номер:A820301017302

Комплект:16

Примечание:

№ на схеме:8

Наименование:Block, side-sliding

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:9

Наименование:Support, retaining

Каталожный номер:A820201000711

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000004

Комплект:98

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000203

Комплект:48

Примечание:

№ на схеме:12

Наименование:Gasket, side-sliding block

Каталожный номер:A820101312402

Комплект:6

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A229900007632

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt, oil cup,1

Каталожный номер:A820301017301

Комплект:6

Примечание:

№ на схеме:15

Наименование:Cup, oil

Каталожный номер:A210804000001

Комплект:22

Примечание:

№ на схеме:16

Наименование:Cyliner, pitching

Каталожный номер:10201648

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Assemly, shaft, pitching cylinder

Каталожный номер:10201907

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210491000122

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000008

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000292

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bearing, sliding

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bearing, sliding

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:24

Наименование:Assembly, rear shaft

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:32

Примечание:

№ на схеме:26

Наименование:Set,block,slide,lower

Каталожный номер:11272687

Комплект:4

Примечание:

№ на схеме:27

Наименование:Support

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover, rainproof, sensor

Каталожный номер:A820101341776

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210210000010

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:31

Наименование:Plate, mounting, displacement sensor

Каталожный номер:A820101337402

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:14

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:35

Наименование:Sleeve, eccentric

Каталожный номер:11044952

Комплект:2

Примечание:

№ на схеме:36

Наименование:Baffle, rear

Каталожный номер:A820101312406

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000227

Комплект:12

Примечание:

№ на схеме:38

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:4

Примечание:
