Цилиндр 10201421

← Комплектующие редуктора 60011464 Узел стрелы 10419481 (часть 1) →

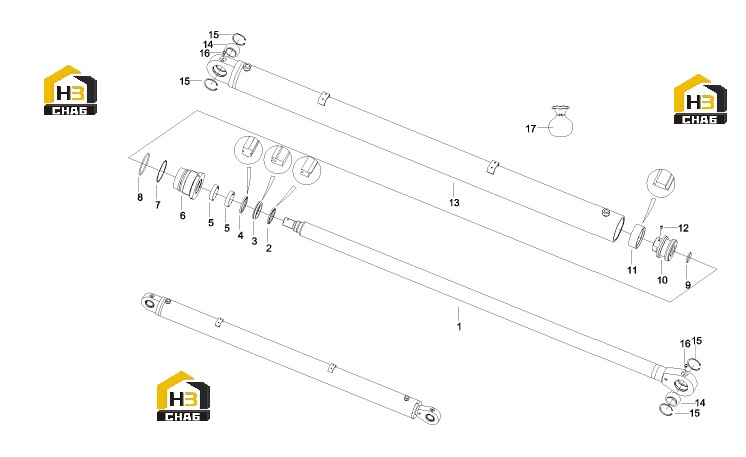

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, piston rod

Каталожный номер:10201429

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, dustproof, AY

Каталожный номер:B230101000474

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, seal

Каталожный номер:B230101001952

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, GS-ring

Каталожный номер:B230101001950

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, guide, FR

Каталожный номер:A880803040008

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sleeve, guide

Каталожный номер:10201418

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retaining

Каталожный номер:10201417

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000087

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000311

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:10201419

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, MD-ring

Каталожный номер:B230101001155

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210208000001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, cylinder barrel

Каталожный номер:10201426

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing, joint

Каталожный номер:A210612000023

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, retainer

Каталожный номер:A210416000037

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cup, oil

Каталожный номер:A210805000003

Комплект:2

Примечание:

№ на схеме:17

Наименование:Package, sealing parts, industrial art

Каталожный номер:10347413

Комплект:1

Примечание:
