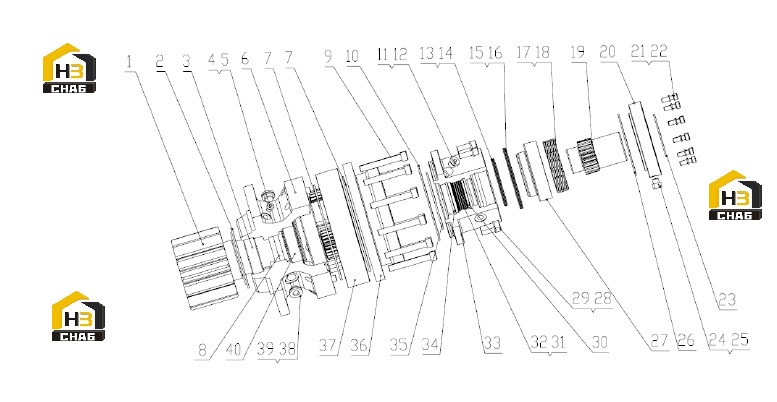

Комплектующие редуктора 60011464

← Блок скольжения a810314000009 Цилиндр 10201421 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear,output

Каталожный номер:60120518

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover,dustproof

Каталожный номер:60120520

Комплект:1

Примечание:

№ на схеме:3

Наименование:Deep-channel ball bearing

Каталожный номер:60099930

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug, screw, hex, inner

Каталожный номер:60100030

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cushion, combination

Каталожный номер:60099926

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seat,bearing

Каталожный номер:60120531

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60120535

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal,oil

Каталожный номер:60120536

Комплект:2

Примечание:

№ на схеме:9

Наименование:InnerHexagon Screw

Каталожный номер:60120527

Комплект:12

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60120533

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug, screw, hex, inner

Каталожный номер:60100031

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pad, combination

Каталожный номер:60099927

Комплект:2

Примечание:

№ на схеме:13

Наименование:X-ring

Каталожный номер:60120514

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring,retainer,nylon

Каталожный номер:60120528

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal ring, X-type

Каталожный номер:60099885

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retainer ring, nylon

Каталожный номер:60100035

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring, big

Каталожный номер:60099971

Комплект:14

Примечание:

№ на схеме:18

Наименование:Spring, small

Каталожный номер:60100049

Комплект:14

Примечание:

№ на схеме:19

Наименование:Spindle,coupling

Каталожный номер:60120524

Комплект:1

Примечание:

№ на схеме:20

Наименование:Input Flange

Каталожный номер:60120529

Комплект:1

Примечание:

№ на схеме:21

Наименование:InnerHexagon Screw

Каталожный номер:60120525

Комплект:12

Примечание:

№ на схеме:22

Наименование:Pad, elastic

Каталожный номер:60120516

Комплект:12

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60120534

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug, air

Каталожный номер:60100041

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cushion, seal, combination

Каталожный номер:60100078

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60120532

Комплект:1

Примечание:

№ на схеме:27

Наименование:Piston

Каталожный номер:60120521

Комплект:1

Примечание:

№ на схеме:28

Наименование:InnerHexagon Screw

Каталожный номер:60120526

Комплект:12

Примечание:

№ на схеме:29

Наименование:Pad, elastic

Каталожный номер:60120515

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer, adjustment

Каталожный номер:60099982

Комплект:12

Примечание:

№ на схеме:31

Наименование:Plate, moving

Каталожный номер:60099901

Комплект:4

Примечание:

№ на схеме:32

Наименование:Fixed sheet

Каталожный номер:60099896

Комплект:5

Примечание:

№ на схеме:33

Наименование:Shell,piston

Каталожный номер:60120522

Комплект:1

Примечание:

№ на схеме:34

Наименование:Wahser, limit

Каталожный номер:60100046

Комплект:1

Примечание:

№ на схеме:35

Наименование:Retaining ring,hole

Каталожный номер:60120523

Комплект:1

Примечание:

№ на схеме:36

Наименование:Toothed Ring

Каталожный номер:60120519

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gear ring,first-level

Каталожный номер:60120530

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plug, screw, hex, inner

Каталожный номер:60100034

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pad, combination

Каталожный номер:60099928

Комплект:2

Примечание:

№ на схеме:40

Наименование:Deep-channel ball bearing

Каталожный номер:60120517

Комплект:1

Примечание:
