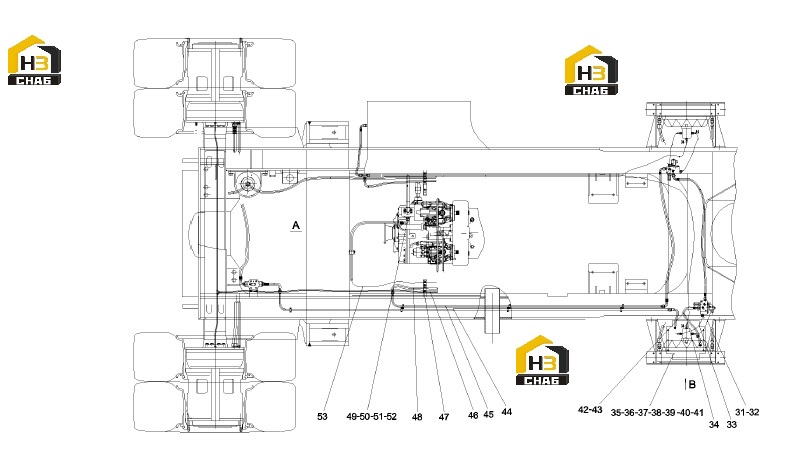

Система тормозная с комплектующими 10397319 (часть 2)

← Система тормозная с комплектующими 10397319 (часть 1) Клапаны управления тормозом 10397319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:31

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:7

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:A832613125000

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:B230103000396

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103006341

Комплект:1

Примечание:

№ на схеме:35

Наименование:Radiator

Каталожный номер:B229900001996

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:38

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:A210336000002

Комплект:6

Примечание:

№ на схеме:41

Наименование:Support, mounting

Каталожный номер:12111186

Комплект:2

Примечание:

№ на схеме:42

Наименование:Hose, rubber

Каталожный номер:B230103000466

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:3

Примечание:

№ на схеме:44

Наименование:Pipe, steel

Каталожный номер:A810299000247

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pipe, steel

Каталожный номер:A810299000246

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hose, rubber

Каталожный номер:B230103003394

Комплект:1

Примечание:

№ на схеме:47

Наименование:Plate, support, rubber hose, drag chain, left

Каталожный номер:10263822

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose, rubber

Каталожный номер:B230103005524

Комплект:1

Примечание:

№ на схеме:49

Наименование:Flange

Каталожный номер:A820203002556

Комплект:1

Примечание:

№ на схеме:50

Наименование:O-ring

Каталожный номер:B230101000482

Комплект:1

Примечание:

№ на схеме:51

Наименование:Screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:52

Наименование:Connector, pipe

Каталожный номер:B210780000316

Комплект:3

Примечание:

№ на схеме:53

Наименование:Hose, rubber

Каталожный номер:B230103005526

Комплект:1

Примечание:
