Клапаны управления тормозом 10397319

Клапаны управления тормозом 10397319

← Система тормозная с комплектующими 10397319 (часть 2) Клапан тормозной с комплектующими 10397319 →

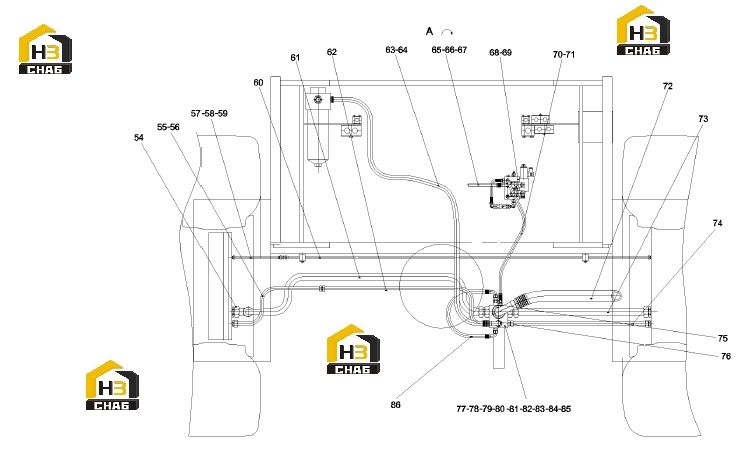

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:54
Наименование:Connector, pipe
Каталожный номер:B210780000054
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Pipe, steel
Каталожный номер:A810299000244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Connector, pipe
Каталожный номер:B210780000712
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Pipe, steel
Каталожный номер:A810399000553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Connector, pipe
Каталожный номер:B210780000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Connector, pipe
Каталожный номер:B210780000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Pipe, steel
Каталожный номер:A810312990132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Hose, rubber
Каталожный номер:60008114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Pipe, steel
Каталожный номер:A810299000245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Hose
Каталожный номер:B230103005271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Connector, pipe
Каталожный номер:B210780001310
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Hose, rubber
Каталожный номер:B230103000466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Connector, pipe
Каталожный номер:B210780000636
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Connector, pipe
Каталожный номер:B210780001048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Group, brake control valve
Каталожный номер:A810201062430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Hose, rubber
Каталожный номер:B230103005873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Connector
Каталожный номер:B210780000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Rubber Hose
Каталожный номер:60151743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Hose, rubber
Каталожный номер:B230103005281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Hose, rubber
Каталожный номер:B230103008138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Connector, pipe
Каталожный номер:B210780000228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Connector, pipe
Каталожный номер:B210780000131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Block, oil connecting
Каталожный номер:A820199002902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:Plate, mounting
Каталожный номер:A820101320053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:Screw
Каталожный номер:A210209000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:Valve, check
Каталожный номер:B220400000106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:Connector, pipe
Каталожный номер:B210780000040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:Connector, pipe
Каталожный номер:B210780000054
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:85
Наименование:Connector, pipe
Каталожный номер:B210780000712
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Hose, rubber
Каталожный номер:B230103002330
Комплект:1
Примечание:
