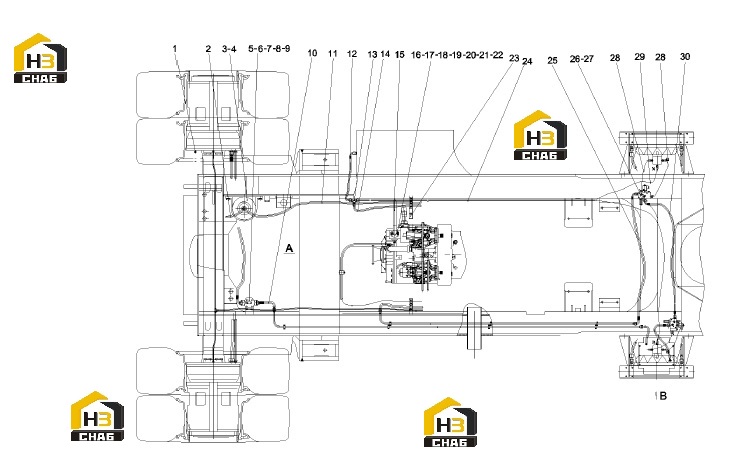

Система тормозная с комплектующими 10397319 (часть 1)

← Механизм рулевого управления b229900001281 Система тормозная с комплектующими 10397319 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103005168

Комплект:2

Примечание:

№ на схеме:3

Наименование:Assembly, component, big accumulator

Каталожный номер:10266030

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:4

Примечание:

№ на схеме:5

Наименование:Filter, oil return

Каталожный номер:A222100000281

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:8

Наименование:Body, joint

Каталожный номер:A820501004250

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210434000018

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103007510

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103003338

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103005168

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:21030955

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:60030416

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange, oil-suction

Каталожный номер:A820199003370

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:18

Наименование:Block, transition

Каталожный номер:A820199003371

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring, fluororubber

Каталожный номер:A210609000185

Комплект:2

Примечание:

№ на схеме:20

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A210609000045

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:23

Наименование:Plate, support, rubber hose, drag chain, right

Каталожный номер:10263816

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe, steel

Каталожный номер:10743910

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103007510

Комплект:1

Примечание:

№ на схеме:26

Наименование:Group, cooling switching valve

Каталожный номер:A819700001629

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000149

Комплект:4

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103000376

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103000975

Комплект:1

Примечание:
