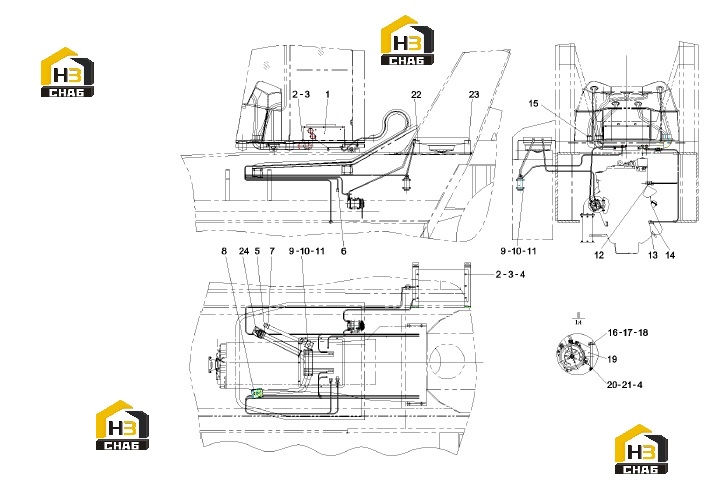

Система кондиционирования воздуха 10084878

← Цилиндр перемещения левый 11403773 Узел кондиционирования воздуха 60119231 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, air conditioner

Каталожный номер:60119231

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000181

Комплект:15

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:15

Примечание:

№ на схеме:5

Наименование:Ear, anchor, T-shaped

Каталожный номер:21004569

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hose, vapor

Каталожный номер:A230103000012

Комплект:11

Примечание:

№ на схеме:7

Наименование:Duct, air, defrosting

Каталожный номер:11815375

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, guide wind

Каталожный номер:11621235

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:14

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000016

Комплект:14

Примечание:

№ на схеме:12

Наименование:Nipple

Каталожный номер:A820599000956

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nipple

Каталожный номер:A820205002290

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hoop

Каталожный номер:A210855000007

Комплект:6

Примечание:

№ на схеме:15

Наименование:Hoop

Каталожный номер:A210855000011

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:19

Наименование:Support, air compressor

Каталожный номер:11448954

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:22

Наименование:Support, left

Каталожный номер:11783411

Комплект:1

Примечание:

№ на схеме:23

Наименование:Support, right

Каталожный номер:11783412

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover, guide wind

Каталожный номер:11906229

Комплект:1

Примечание:
