Узел кондиционирования воздуха 60119231

← Система кондиционирования воздуха 10084878 Система пожаротушения 10557614 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

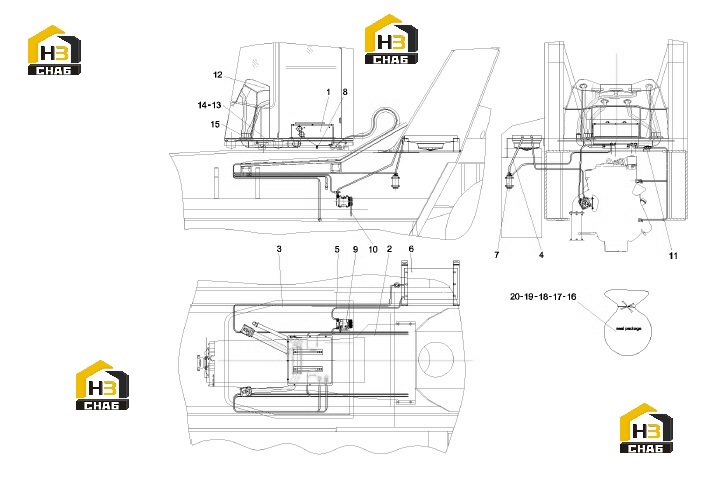

№ на схеме:1

Наименование:GP, evaporator

Каталожный номер:60137530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, low pressure

Каталожный номер:60137511

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe, high pressure

Каталожный номер:60137517

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, high pressure

Каталожный номер:60137512

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, high pressure

Каталожный номер:60137514

Комплект:1

Примечание:

№ на схеме:6

Наименование:Assembly, condenser

Каталожный номер:60137523

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dryer, stored liquid

Каталожный номер:60137525

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, lip

Каталожный номер:60100916

Комплект:1

Примечание:

№ на схеме:9

Наименование:Compressor

Каталожный номер:60031711

Комплект:1

Примечание:

№ на схеме:10

Наименование:Belt,pump,water

Каталожный номер:B230106000073

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve, warm water, electric

Каталожный номер:60100917

Комплект:1

Примечание:

№ на схеме:12

Наименование:Panel, control

Каталожный номер:60137554

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe,air

Каталожный номер:60100918

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe,air

Каталожный номер:60100852

Комплект:1

Примечание:

№ на схеме:15

Наименование:Components, transitional air channel

Каталожный номер:60137528

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60100866

Комплект:6

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60100867

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60100870

Комплект:4

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60100869

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60100868

Комплект:2

Примечание:
