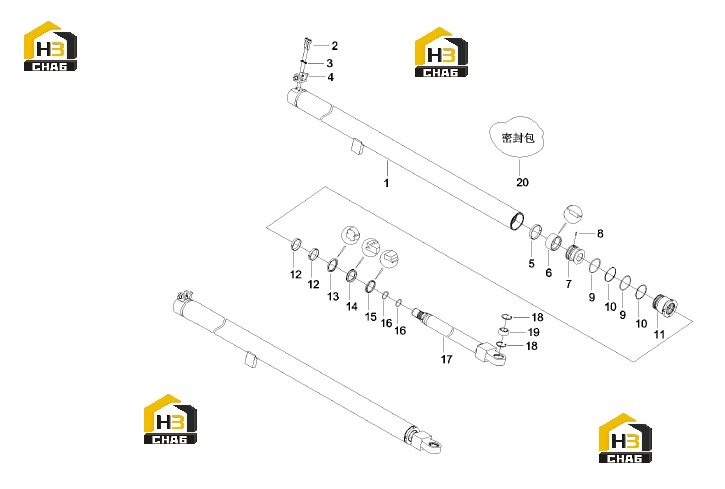

Цилиндр перемещения левый 11403773

← Цилиндр перемещения правый 11250059 Система кондиционирования воздуха 10084878 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cyliner barrel GP

Каталожный номер:11403774

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000008

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Set,seat,support

Каталожный номер:10710101

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, guide

Каталожный номер:B230101001681

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal ring, MD

Каталожный номер:B230101001573

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:10096745

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210208000017

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, retainer

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve, guide

Каталожный номер:10096737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, guide

Каталожный номер:B230101001494

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal, GS-ring

Каталожный номер:B230101001497

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal, MPS-ring

Каталожный номер:B230101002121

Комплект:1

Примечание:

№ на схеме:15

Наименование:PW-ring, dustproof

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000272

Комплект:2

Примечание:

№ на схеме:17

Наименование:Piston rod GP

Каталожный номер:10710088

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retainer

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bearing, joint

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:20

Наименование:Package for process sealing parts

Каталожный номер:11259569

Комплект:1

Примечание:
