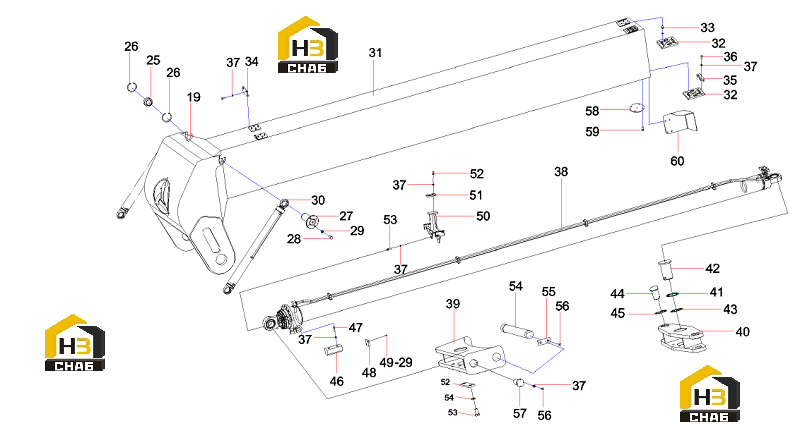

Узел стрелы (часть 2)

← Узел стрелы (часть 1) Цилиндр подъема →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:19

Наименование:Rubber sheath

Каталожный номер:11804806

Комплект:1

Примечание:

№ на схеме:25

Наименование:Joint bearing GE35ET-2RSGB9163

Каталожный номер:60161987

Комплект:2

Примечание:

№ на схеме:26

Наименование:Retaining ring 55GB893.1

Каталожный номер:A210416000021

Комплект:4

Примечание:

№ на схеме:27

Наименование:Damping cylinder shaft

Каталожный номер:12002238

Комплект:2

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000018

Комплект:10

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000001

Комплект:18

Примечание:

№ на схеме:30

Наименование:Damping cylinder

Каталожный номер:12054550

Комплект:2

Примечание:

№ на схеме:31

Наименование:Telescopic arm

Каталожный номер:11994749

Комплект:1

Примечание:

№ на схеме:32

Наименование:Upper slider assembly

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:A210111000100

Комплект:32

Примечание:

№ на схеме:34

Наименование:Slider pressure plate (1)

Каталожный номер:12002748

Комплект:2

Примечание:

№ на схеме:35

Наименование:Slider pressure plate (two)

Каталожный номер:12002749

Комплект:4

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000037

Комплект:8

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:A210401000002

Комплект:54

Примечание:

№ на схеме:38

Наименование:Telescopic cylinder

Каталожный номер:12059248

Комплект:1

Примечание:

№ на схеме:39

Наименование:Telescopic cylinder front bracket

Каталожный номер:11998923

Комплект:1

Примечание:

№ на схеме:40

Наименование:Telescopic cylinder rear bracket

Каталожный номер:11998954

Комплект:1

Примечание:

№ на схеме:41

Наименование:Telescopic cylinder adjustment pad

Каталожный номер:12020509

Комплект:4

Примечание:

№ на схеме:42

Наименование:Pin shaft (two)

Каталожный номер:12002736

Комплект:2

Примечание:

№ на схеме:43

Наименование:Retaining ring 70GB894.1

Каталожный номер:A210414000033

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pin shaft (1)

Каталожный номер:12002735

Комплект:2

Примечание:

№ на схеме:45

Наименование:Retaining ring 50GB894.1

Каталожный номер:24000579

Комплект:2

Примечание:

№ на схеме:46

Наименование:Cylinder sliding block assembly

Каталожный номер:10419340

Комплект:2

Примечание:

№ на схеме:47

Наименование:bolt

Каталожный номер:A210111000045

Комплект:4

Примечание:

№ на схеме:48

Наименование:Baffle

Каталожный номер:12002750

Комплект:4

Примечание:

№ на схеме:49

Наименование:bolt

Каталожный номер:A210111000011

Комплект:8

Примечание:

№ на схеме:50

Наименование:Sliding bracket body

Каталожный номер:12003443

Комплект:1

Примечание:

№ на схеме:51

Наименование:Cylinder slider assembly

Каталожный номер:10419423

Комплект:3

Примечание:

№ на схеме:52

Наименование:bolt

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:53

Наименование:bolt

Каталожный номер:A210111000230

Комплект:6

Примечание:

№ на схеме:54

Наименование:Coupling shaft

Каталожный номер:12002730

Комплект:1

Примечание:

№ на схеме:55

Наименование:Coupling shaft pressure plate

Каталожный номер:12002732

Комплект:2

Примечание:

№ на схеме:56

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:8

Примечание:

№ на схеме:57

Наименование:Trimming pin

Каталожный номер:12002731

Комплект:2

Примечание:

№ на схеме:58

Наименование:Sealing plate

Каталожный номер:12002974

Комплект:2

Примечание:

№ на схеме:59

Наименование:Bolt M5x12GB5783

Каталожный номер:A210111000238

Комплект:8

Примечание:

№ на схеме:60

Наименование:Rain cover

Каталожный номер:13118471

Комплект:1

Примечание:
