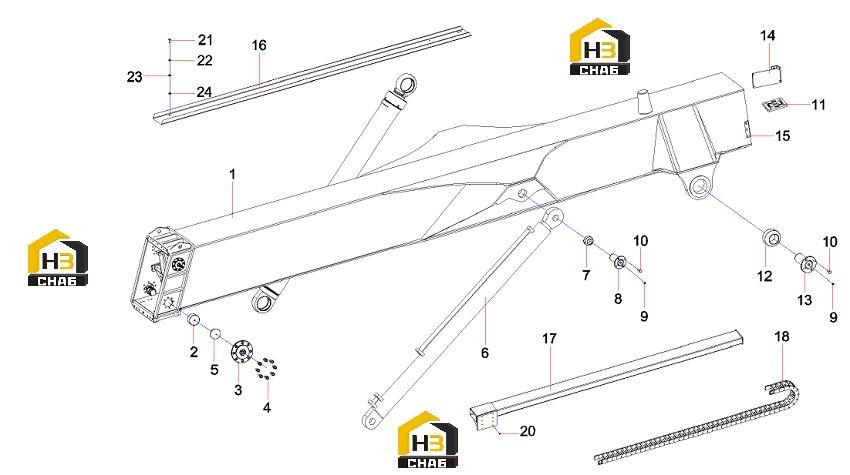

Узел стрелы (часть 1)

← Плата с описанием спредера Узел стрелы (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Basic section of boom

Каталожный номер:11994601

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side slider

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:3

Наименование:Side slider cover

Каталожный номер:12002747

Комплект:6

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:36

Примечание:

№ на схеме:5

Наименование:Adjust the pad

Каталожный номер:12002765

Комплект:6

Примечание:

№ на схеме:6

Наименование:Pitch cylinder

Каталожный номер:12058288

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sliding bearing

Каталожный номер:12052660

Комплект:8

Примечание:

№ на схеме:8

Наименование:Pitch cylinder shaft

Каталожный номер:12000610

Комплект:4

Примечание:

№ на схеме:9

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000112

Комплект:12

Примечание:

№ на схеме:11

Наименование:Sliding block assembly RSC45.10.15 B

Каталожный номер:12055819

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sliding bearing

Каталожный номер:12002751

Комплект:4

Примечание:

№ на схеме:13

Наименование:Boom rear axle

Каталожный номер:12002227

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cable box bracket

Каталожный номер:12586919

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support frame

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drag chain slot

Каталожный номер:A820101312460

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose trough bracket

Каталожный номер:13045939

Комплект:1

Примечание:

№ на схеме:18

Наименование:Drag chain with connector 4000.15.2.1

Каталожный номер:B229900003376

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000004

Комплект:50

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000090

Комплект:20

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000017

Комплект:20

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210405000007

Комплект:24

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:A210319000004

Комплект:16

Примечание:
