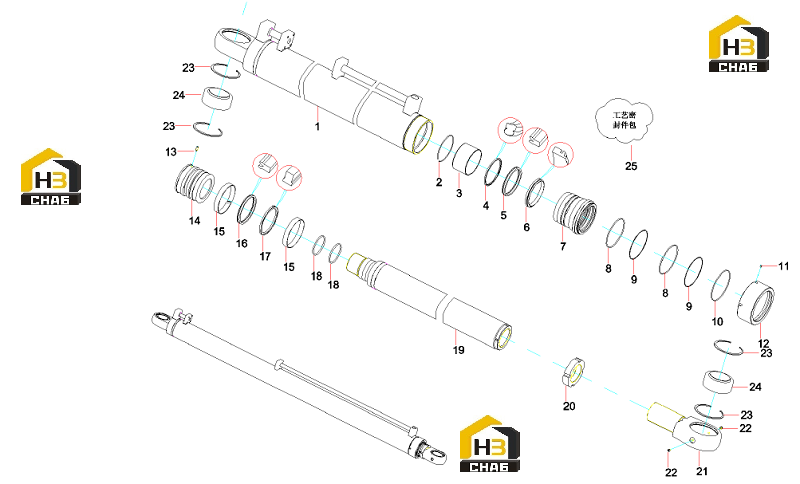

Цилиндр подъема

← Узел стрелы (часть 2) Блок скольжения rsc45.10.15b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:12058285

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:60014259

Комплект:1

Примечание:

№ на схеме:3

Наименование:Boundary lubricated bearings

Каталожный номер:60013713

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:B230101000943

Комплект:1

Примечание:

№ на схеме:5

Наименование:ZBR sealing ring

Каталожный номер:B230101002135

Комплект:1

Примечание:

№ на схеме:6

Наименование:A12-A dust ring 140x155x9.5x2

Каталожный номер:60125307

Комплект:1

Примечание:

№ на схеме:7

Наименование:Guide sleeve

Каталожный номер:12058240

Комплект:1

Примечание:

№ на схеме:8

Наименование:Square circle

Каталожный номер:A210609000014

Комплект:2

Примечание:

№ на схеме:9

Наименование:Retaining ring

Каталожный номер:12070588

Комплект:2

Примечание:

№ на схеме:10

Наименование:Square circle

Каталожный номер:A210609000359

Комплект:1

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:A210208000024

Комплект:1

Примечание:

№ на схеме:12

Наименование:Threaded gland

Каталожный номер:12058244

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x25GB79

Каталожный номер:A210208000022

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston

Каталожный номер:12058243

Комплект:1

Примечание:

№ на схеме:15

Наименование:UP guide ring 155x160x25 KT200

Каталожный номер:A880803040002

Комплект:2

Примечание:

№ на схеме:16

Наименование:UNP sealing ring 160x140x14.5

Каталожный номер:B230101002107

Комплект:1

Примечание:

№ на схеме:17

Наименование:CUT sealing ring

Каталожный номер:B230101001093

Комплект:1

Примечание:

№ на схеме:18

Наименование:Square ring 100 x5.3GB3452.1

Каталожный номер:A210608000319

Комплект:2

Примечание:

№ на схеме:19

Наименование:Piston rod assembly

Каталожный номер:12058254

Комплект:1

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:12058250

Комплект:1

Примечание:

№ на схеме:21

Наименование:Earrings

Каталожный номер:12058251

Комплект:1

Примечание:

№ на схеме:22

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:23

Наименование:Retaining ring 150GB893.1

Каталожный номер:A210416000008

Комплект:4

Примечание:

№ на схеме:24

Наименование:Joint bearings

Каталожный номер:A221500000220

Комплект:2

Примечание:

№ на схеме:25

Наименование:ZM101 Eval Art seal package

Каталожный номер:12076376

Комплект:1

Примечание:
