Место посадочное

← Каркас верхний поворотный Стрела главная (часть 1) →

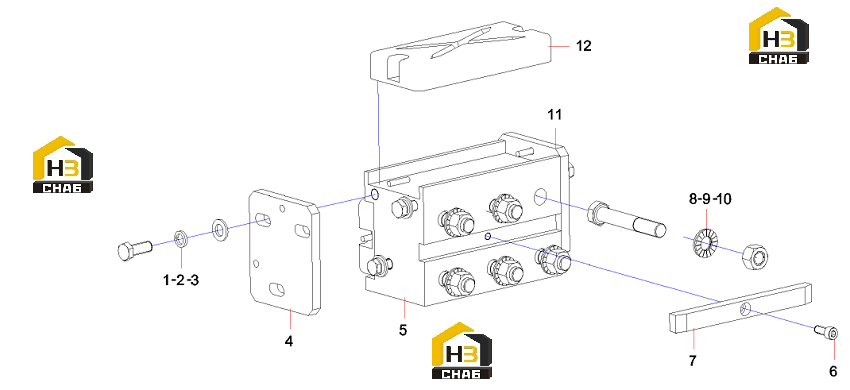

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x30GB5783 10.9

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:4

Наименование:End baffle assembly

Каталожный номер:10180747

Комплект:1

Примечание:

№ на схеме:5

Наименование:Slider seat

Каталожный номер:13649244

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M8x20GB70.1 10.9 grade

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:7

Наименование:key

Каталожный номер:13649245

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16x100GB5782 Grade 10.9

Каталожный номер:A210111000447

Комплект:6

Примечание:

№ на схеме:9

Наименование:Nut M16x1.5GB889.2

Каталожный номер:A210319000022

Комплект:6

Примечание:

№ на схеме:10

Наименование:Lock washer 16107-01

Каталожный номер:60013684

Комплект:6

Примечание:

№ на схеме:11

Наименование:End baffle assembly (1)

Каталожный номер:10182627

Комплект:1

Примечание:

№ на схеме:12

Наименование:slider

Каталожный номер:12530189

Комплект:2

Примечание:
